功能：

Acrel-BUS智能照明控制系统从功能上可以分为驱动器、传感器和系统元件。各个元件通过专用Acrel-BUS总线以树形、星形或线形的拓扑结构灵活组网。驱动器负责接收和处理传感器传送的信号，并执行相应的操作，如开/ 关灯、调节灯的亮度。传感器负责根据现场手动操作，或探测光线、温度等的变化，向驱动器发出相应的控制信号。系统元件主要负责搭建系统平台，如系统电源、线路耦合器、传输介质等。

应用范围：

办公楼、商场、图书馆、会展中心等需要对照明进行智能控制的场合。

订货范例：

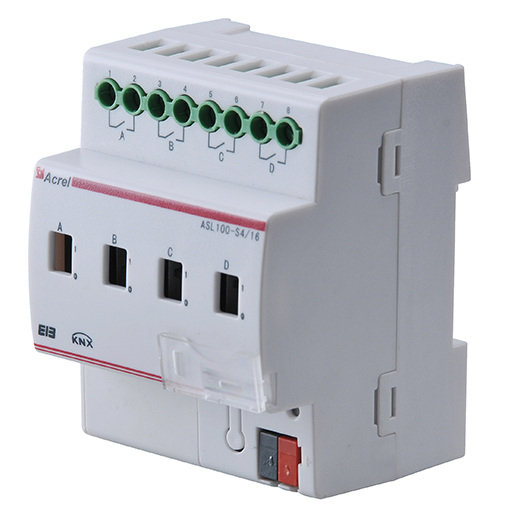

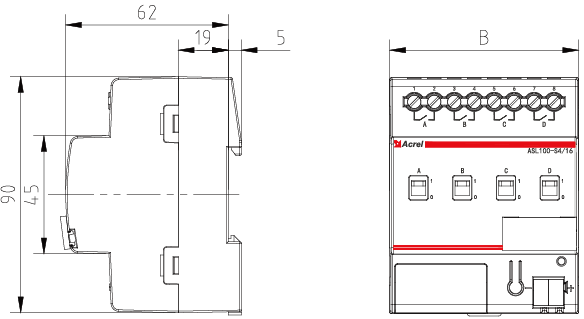

具体型号：ASL100-S4/16

技术要求：4回路开关驱动器，额定容量16A

通讯协议：KNX/EIB

辅助电源：DC30V

● 驱动器

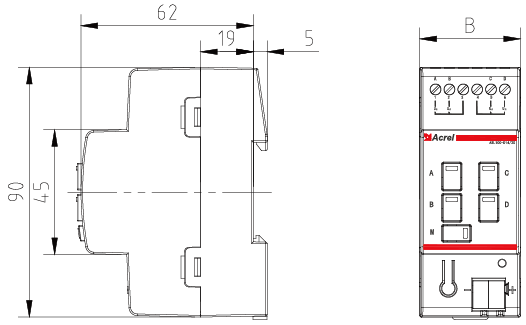

开关驱动器

设备供电	21—30V DC 12mA(max)
设备供电	功耗 <360mW
输出参数	负载电压 110—250V AC 50/60Hz
	负载电流 16A
	每路功率损耗 1.5W
温度范围	正常运行 -5--45℃
	储存温度 -25--55℃
	运输温度 -25--75℃
安装方式	标准35mm轨道安装

0-10V调光驱动器

设备供电	21—30V DC 12mA(max)
设备供电	功耗 <360mW
输出参数	负载电压：110—250V AC 50/60Hz
	负载电流： 16A
	0-10V DC调光信号
温度范围	正常运行 -5--45℃
	储存温度 -25--55℃
	运输温度 -25--75℃
安装方式	标准35mm轨道安装

● 传感器

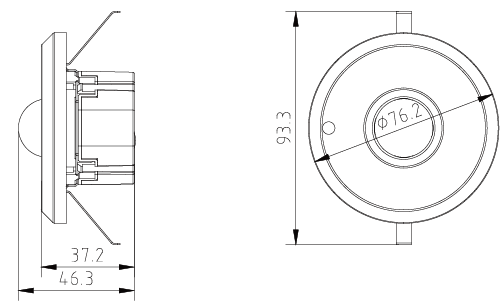

人体感应及光照度二合一传感器

设备供电	21—30V DC 12mA(max)
设备供电	功率 <360mW
感应参数	人体感应距离5-7m
感应参数	光照度感应0-65535lux
温度范围	正常运行 -5--45℃
	储存温度 -25--55℃
	运输温度 -25--75℃
安装方式	嵌入式吸顶安装

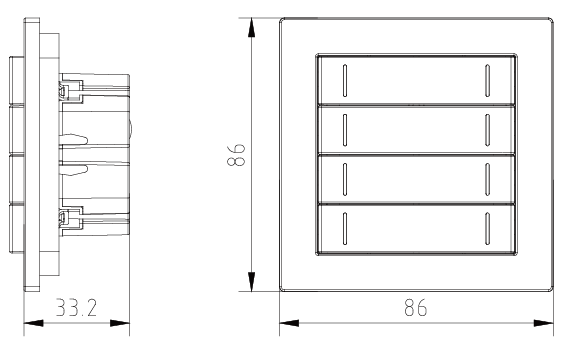

智能面板

设备供电	21—30V DC 12mA(max)
设备供电	功耗 <360mW
输入参数	按键输入
温度范围	正常运行 -5--45℃
	储存温度 -25--55℃
	运输温度 -25--75℃
安装方式	标准86盒安装

干接点输入模块

设备供电电压	21—30V DC 12mA(max)
设备供电电压	功率 <360mW
输入类型	外接干接点信号
温度范围	正常运行 -5--45℃
	储存温度 -25--55℃
	运输温度 -25--75℃
安装方式	标准35mm轨道安装

● 系统元件

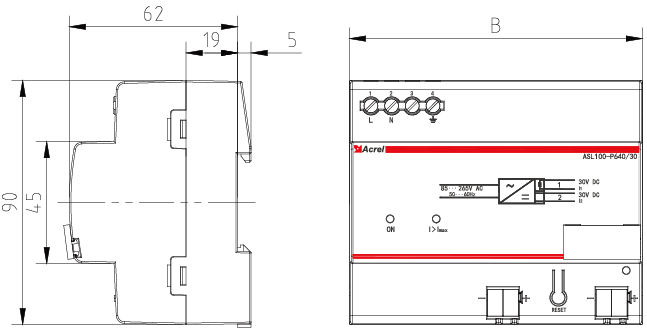

总线电源

输入参数	85~265V AC 50/60Hz
输出参数	输出电压 30V DC
	输出电流 640mA
	短路电流 1.3A
温度范围	正常运行 -5--45℃
	储存温度 -25--55℃
	运输温度 -25--75℃
安装方式	标准35mm轨道安装
