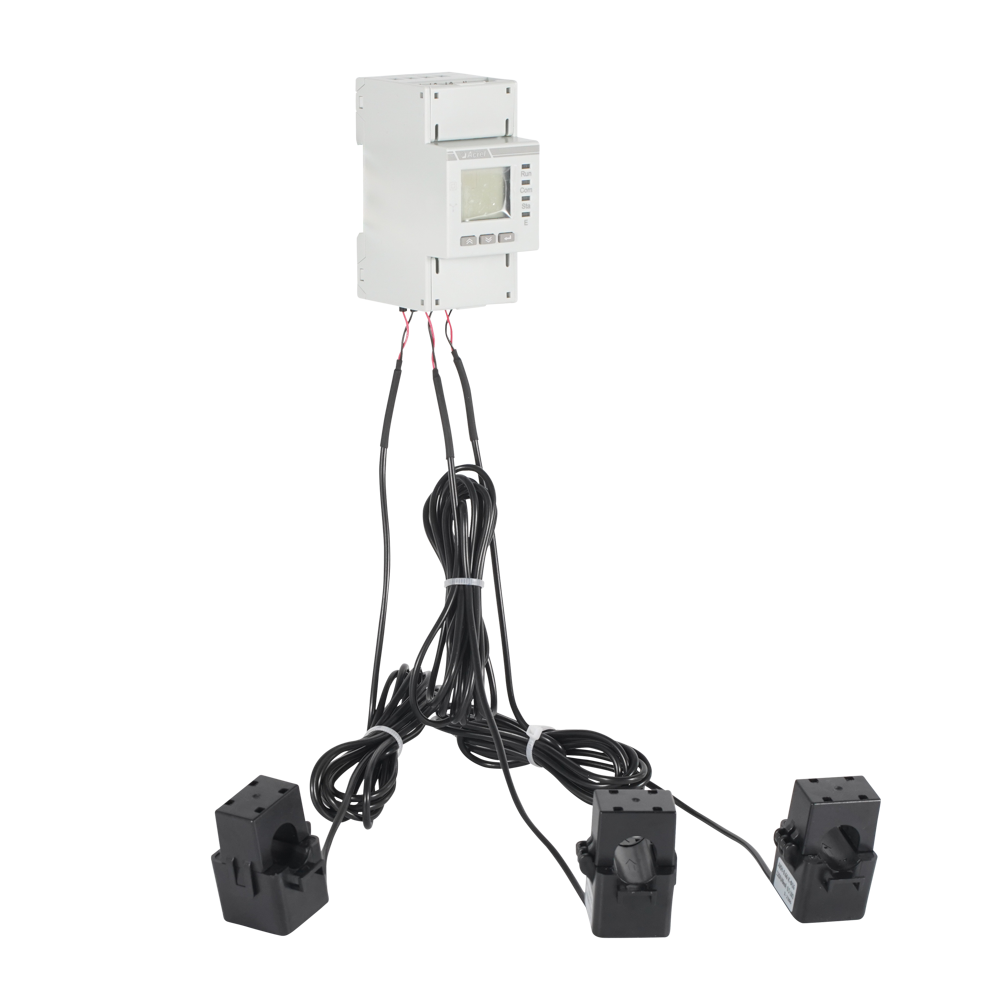

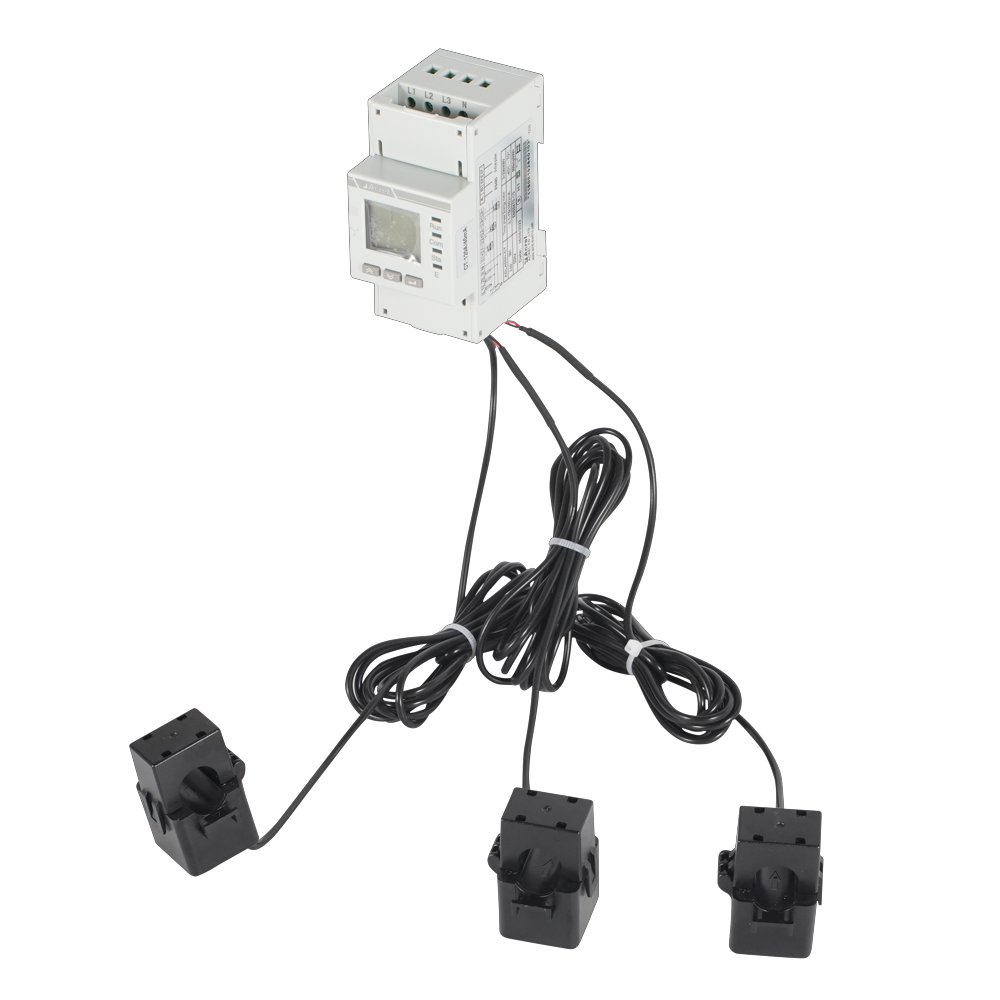

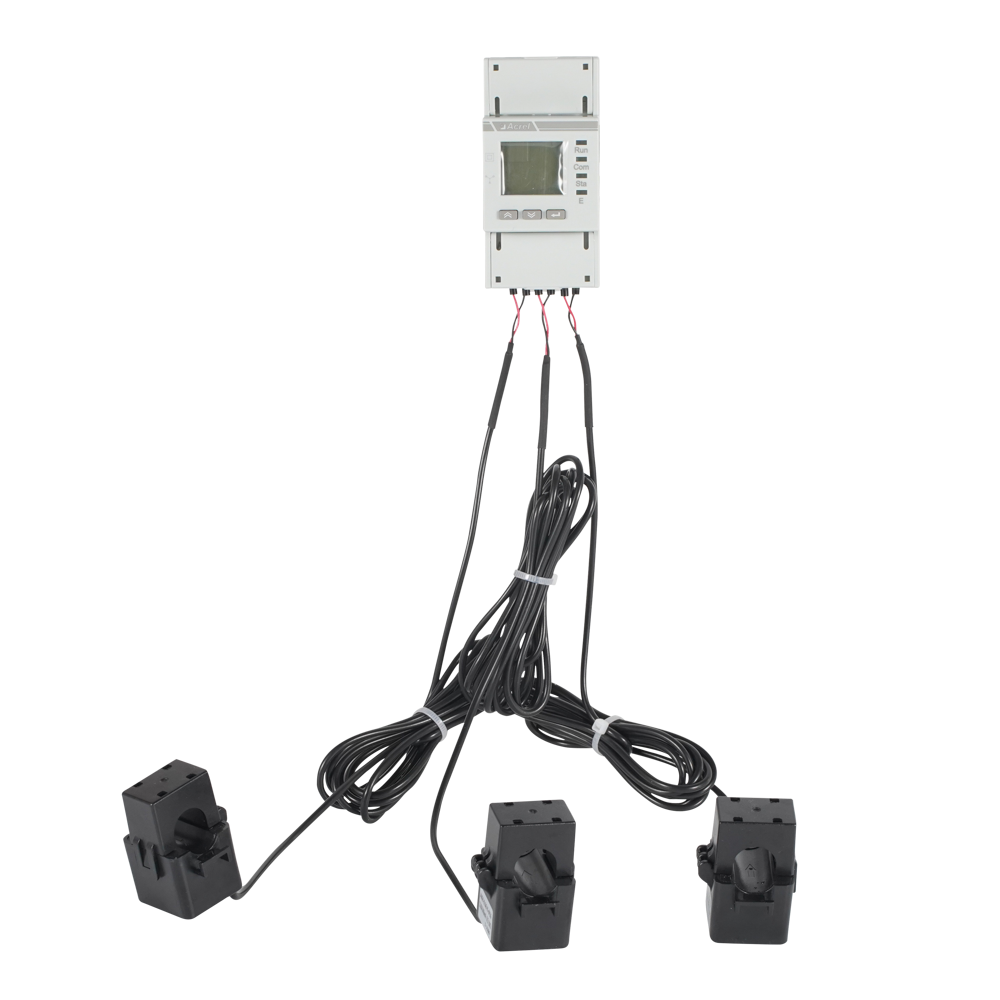

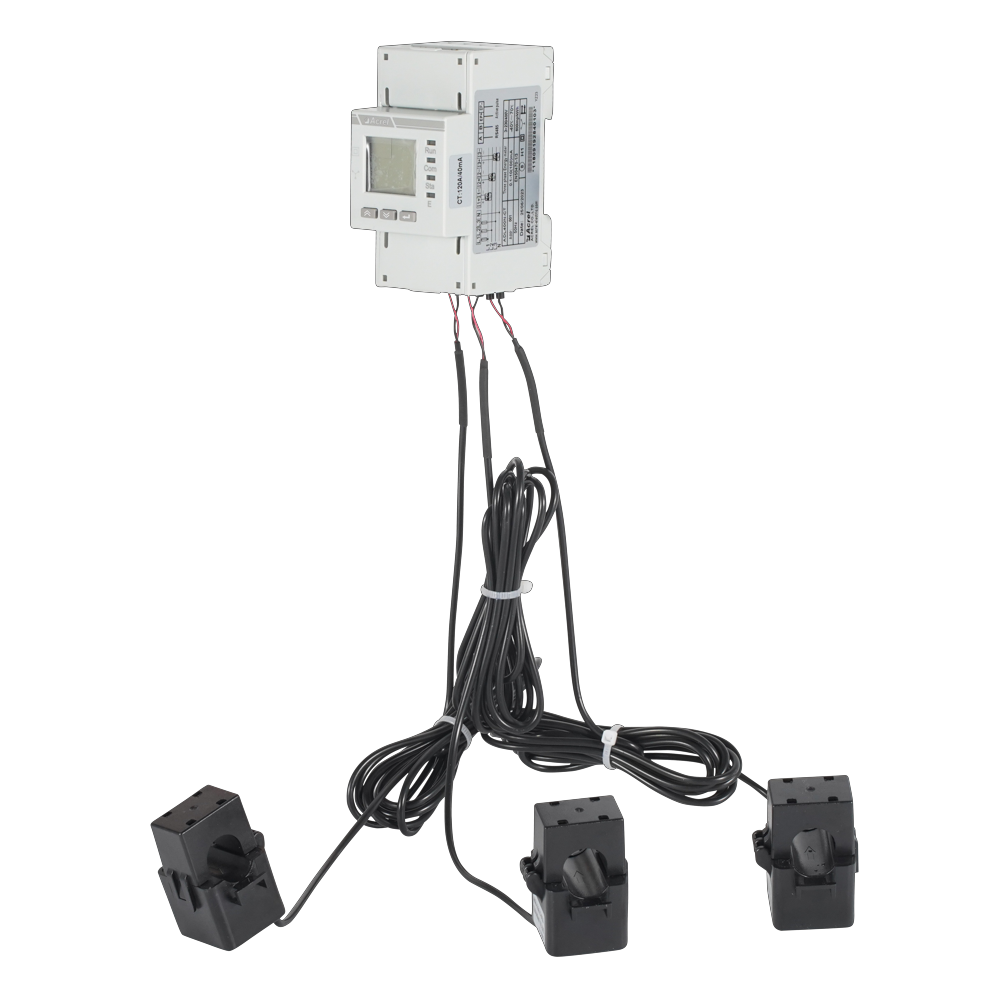

新能源用储能电表ADL400N,是主要针对于光伏并网系统、微逆系统、储能系统、交流耦合系统等新 能源发电系统而设计的一款智能仪表,产品具有精度高、体积小、响应速度快、安装方便等优点。具有对电 力参数进行采样计量和监测,逆变器或者能量管理系统(EMS)与之进行通讯,根据实时功率及累计电能实 现防逆流、调节发电量、电池充放电等功能,可双向计量,实现户用分布式光伏能量管理。

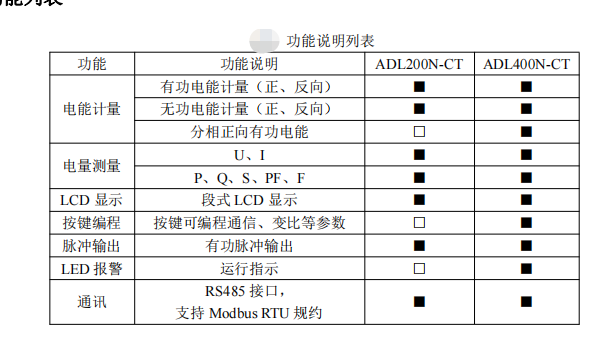

主要功能特点:
测量功能:能测量全电力参数包括电压 U、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率因数 PF、频率。其 中电压 U 保留 1 位小数,频率 F 保留 2 位小数,电流 I 保留 2 位小数,功率 P 保留 3 位小数。 如:U = 220.1V,f = 49.98Hz, I = 1.99A,P = 0.439kW 仪表同时提供以上电参量高速响应寄存器.
计量功能:能计量当前组合有功电能,正向有功电能,反向有功电能,正向无功电能,反向无功电能.

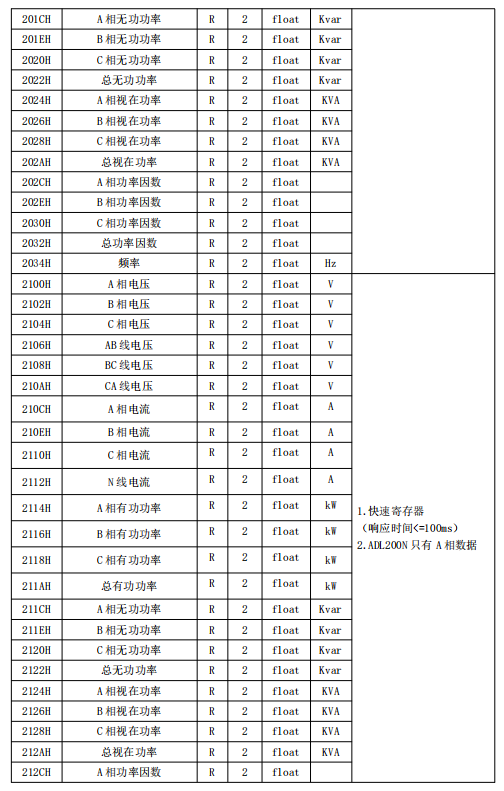

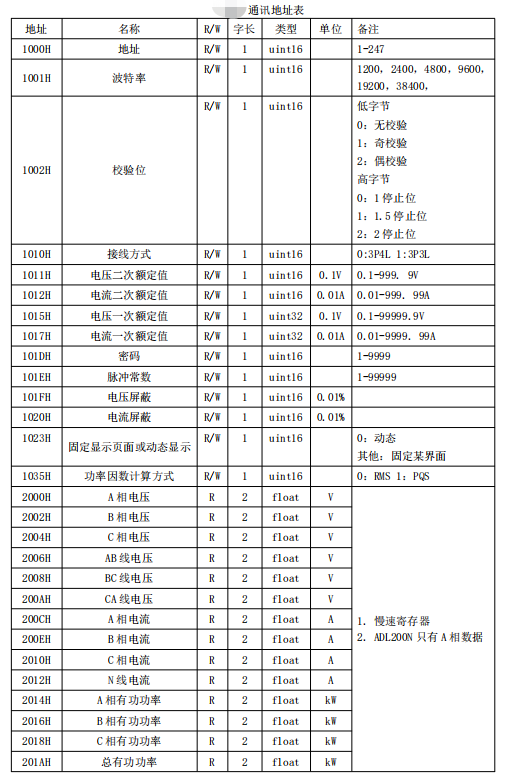

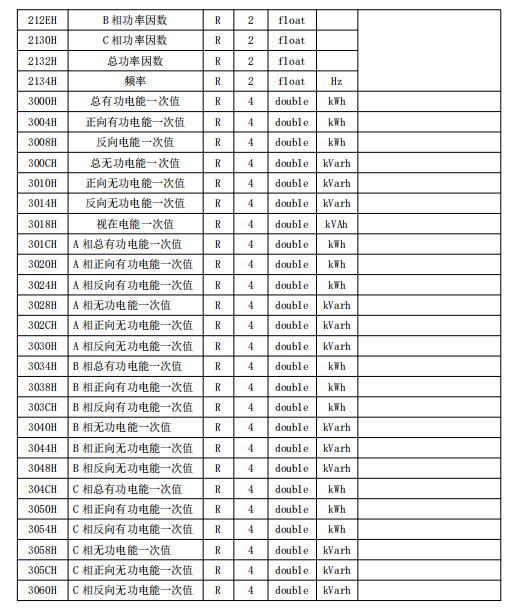

仪表支持 MODBUS-RTU 协议中的 03H 命令与 10H 命令,03H 为读多个寄存器,10H 为写多个寄存器, 协议数据格式请自行查询。下表为仪表的寄存器地址表:
