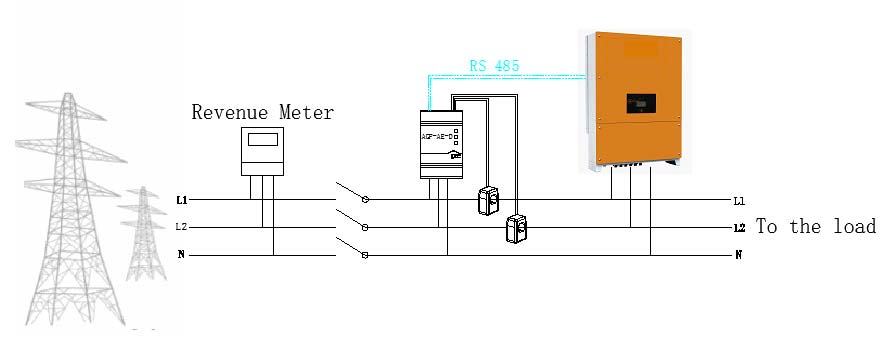

在单逆变器系统中，仪表直接与逆变器相连。如果您的变频器有一个内置的收入等级表 （RGM；该变频器被称为收入等级变频器），您可以在 RGM 的同一总线上连接一个外部仪表。
电能计量

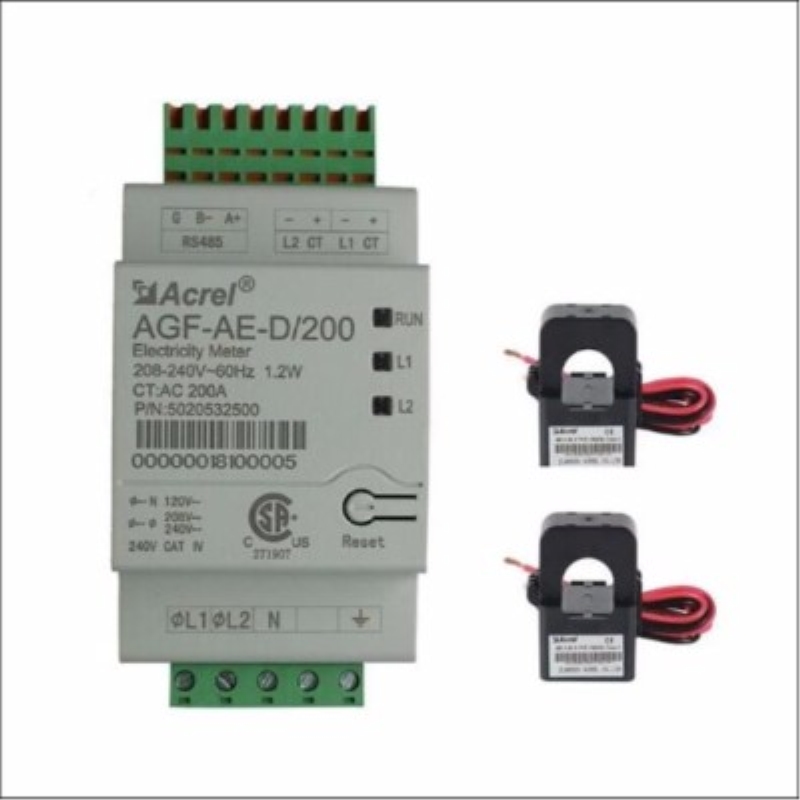

电能表AGF-AE-D
所属类别：电能计量
安装说明应说明所用的国家电气规范、ANSI/NFPA 70 接线方法。 安装指南 仪表通过 RS485 与变频器相连。 交流电线规格：1.3 至 2.0 mm 直径/22-18 AWG 绞合线，600 V，THHN、MTW 或 THWN 型。 RS485 接线规格： 电缆类型：至少 3 线屏蔽双绞线（可使用 4 线电缆） 导线截面积：0.32-0.81 mm 2/24-18 AWG（可使用 5 类电缆）仪表消耗 10-30 毫安，因此任何开关、断路器、保险丝和/或断路器的额定值由线规、 电源电压和所需的电流中断额定值决定。 开关、断路器或断路器必须位于仪表附近且易于操作。 使用额定电流小于等于 20A 的断路器或保险丝。 当监测多条线路时，使用分组断路器。 断路器或保险丝必须保护标有 L1 和 L2 的电源端子。在极少数中性点有过电流保护的情 况下，过电流保护装置必须同时中断中性点和不接地导体。 电路保护/断开系统必须符合所有国家和地方电气规范。

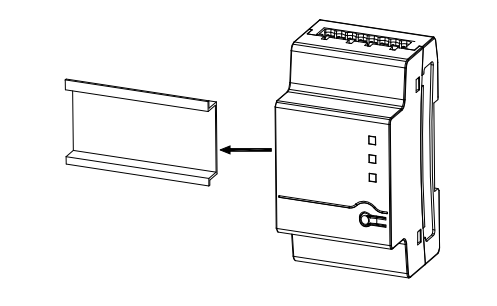

.仪表应安装在配电箱中 将仪表安装在 35mm 的德国工业标准导轨上。 安装 CTs： 1.合上电流互感器前，关闭交流电源。 在待测导体周围安装电流互感器。分裂芯电流互感器可在导体周围打开 次安装。可 以在 CT 周围固定尼龙扎带，以防止意外打开。 安装 CT，箭头指向网格，以便进行消耗或出口测量。 电流互感器与电表包装在一起。

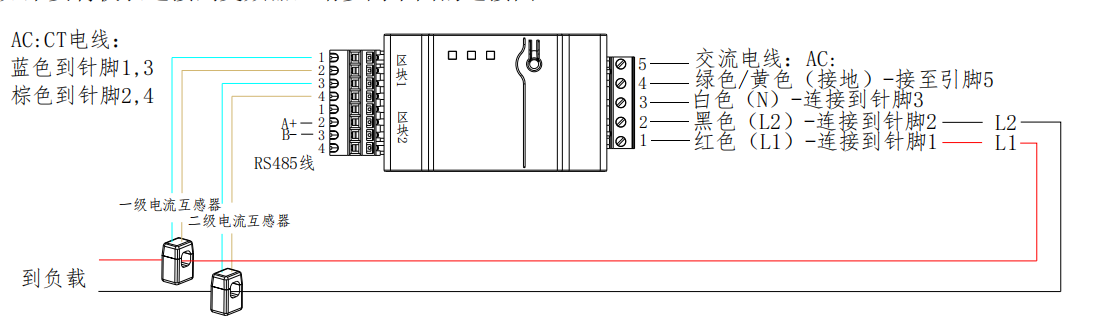

如果要将仪表连接到变频器，请参阅下面的连接图
