功能：
BD系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号的装置。
应用范围：
电力系统
订货范例：
具体型号：BD-AI
技术要求：输入AC 0-5A；输出DC 4-20mA；准确级0.5。
通讯协议：无
辅助电源：AC/DC220V
电量传感器
BD系列电力变送器
所属类别：电量传感器

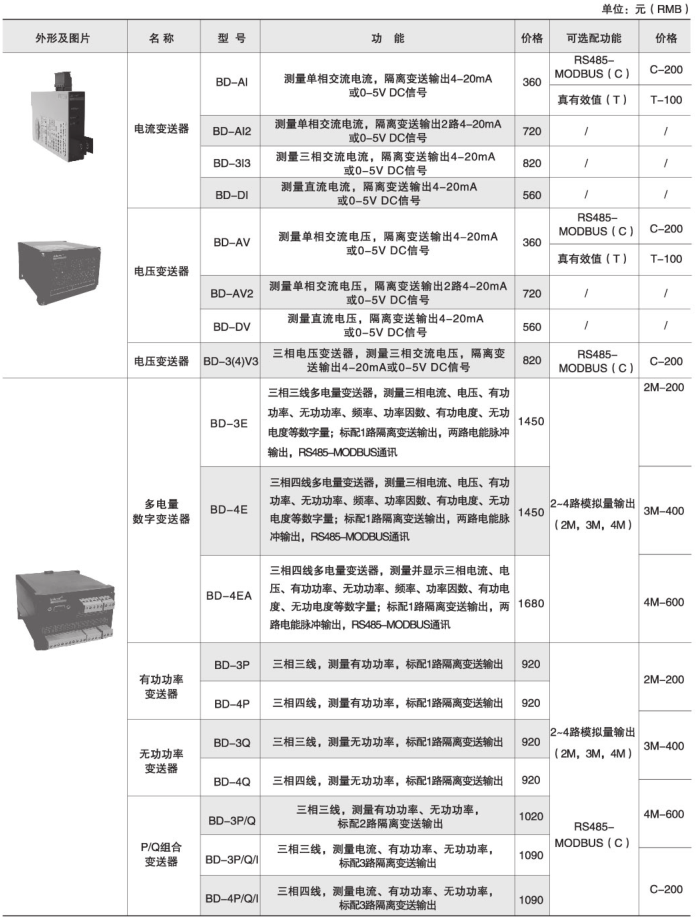

| 名称 | 仪表型号 | 功能 | 可选配功能 |
| 电流变送器 | BD-AI | 测量单相交流电流，隔离变送输出4-20mA或0-5V DC信号 | RS485-MODBUS |
| BD-3I3 | 测量三相交流电流，隔离变送输出4-20mA或0-5V DC信号 | ||
| BD-DI | 测量直流电流，隔离变送输出4-20mA或0-5V DC信号 | / | |
| 电压变送器 | BD-AV | 测量单相交流电压，隔离变送输出4-20mA或0-5V DC信号 | RS485-MODBUS |
| BD-3V3 | 三相三线电压变送器，测量三相交流电压，隔离变送输出4-20mA或0-5V DC信号 | ||
| BD-4V3 | 三相四线电压变送器，测量三相交流电压，隔离变送输出4-20mA或0-5V DC信号 | ||
| BD-DV | 测量直流电压，隔离变送输出4-20mA或0-5V DC信号 | / | |
| 多电量 数字变送器 | BD-3E | 三相三线多电量变送器，测量三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量；1-4路模拟量可选，两路电能脉冲输出，RS485-MODBUS通讯 | 2-4路模拟量输出 |
| BD-4E | 三相四线多电量变送器，测量三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量；1-4路模拟量可选，两路电能脉冲输出，RS485-MODBUS通讯 | ||
| BD-4EA | 三相四线多电量变送器，测量并显示三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量；1-4路模拟量可选，两路电能脉冲输出，RS485-MODBUS通讯 | ||
| 功率因素变送器 | BD-PF | 测量单、三相系统的功率因数，隔离变换成直流信号输出 | RS485-MODBUS |
| 频率变送器 | BD-F | 测量工频频率，隔离变换成直流信号输出 | |
| 有功功率变送器 | BD-3P | 三相三线，测量有功功率，隔离变送输出模拟信号 | 2-4路模拟量输出
RS485-MODBUS |
| BD-4P | 三相四线，测量有功功率，隔离变送输出模拟信号 | ||
| 无功功率变送器 | BD-3Q | 三相三线，测量无功功率，隔离变送输出模拟信号 | |
| BD-4Q | 三相四线，测量无功功率，隔离变送输出模拟信号 | ||
| P/Q组合变送器 | BD-3P/Q | 三相三线，测量有功功率、无功功率，隔离变送输出模拟信号 | |
| BD-3P/Q/I | 三相三线，测量电流、有功功率、无功功率，隔离变送输出模拟信号 | ||
| BD-4P/Q/I | 三相四线，测量电流、有功功率、无功功率，隔离变送输出模拟信号 | ||
| 热电阻变送器 | BD-TR | PT100输入，隔离输出4-20mA信号 | / |

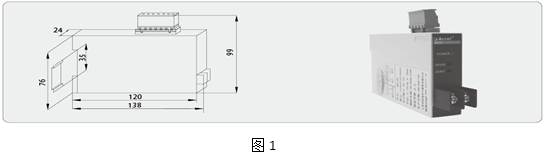

BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如图1所示：

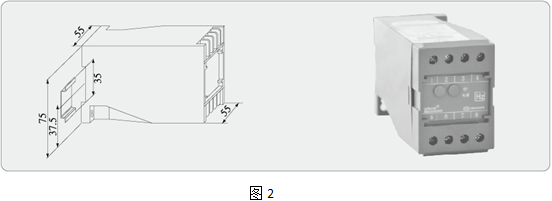

BD-PF、BD-F、BD-TRA外形尺寸如图2所示：

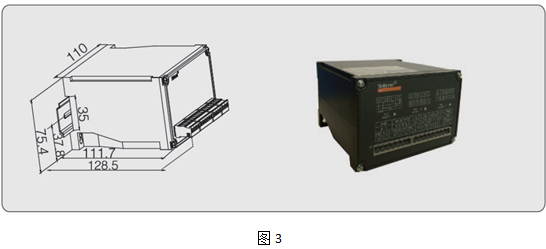

BD-3I3、BD-3V3、BD-4V3的外形尺寸如图3所示：

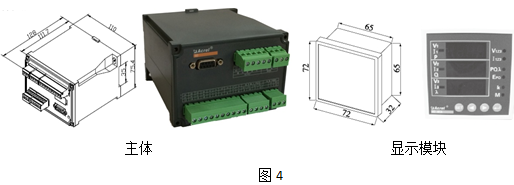

BD-4EA、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外形尺寸如图4所示：
