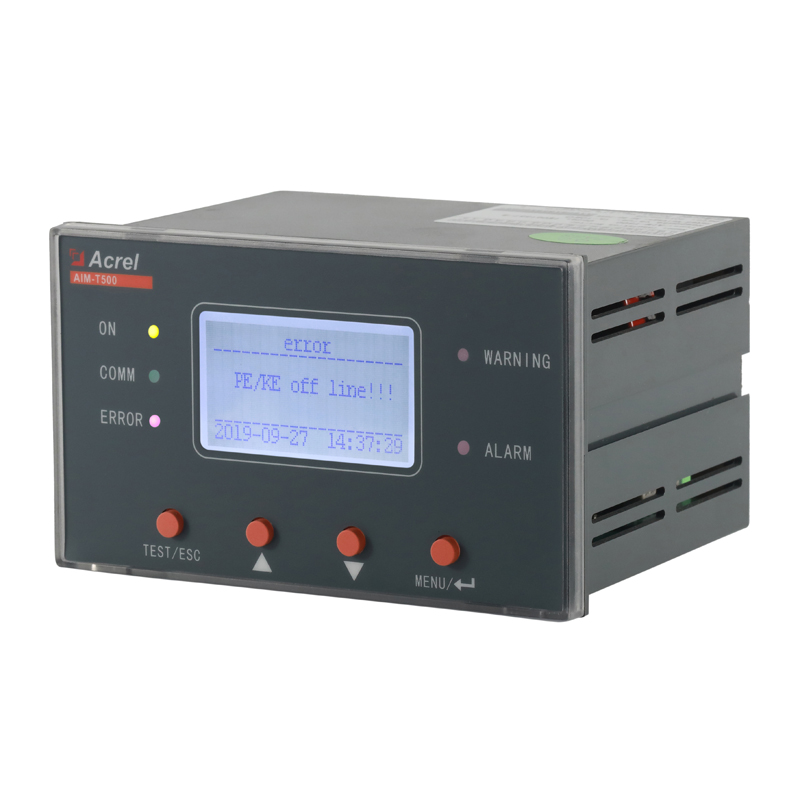

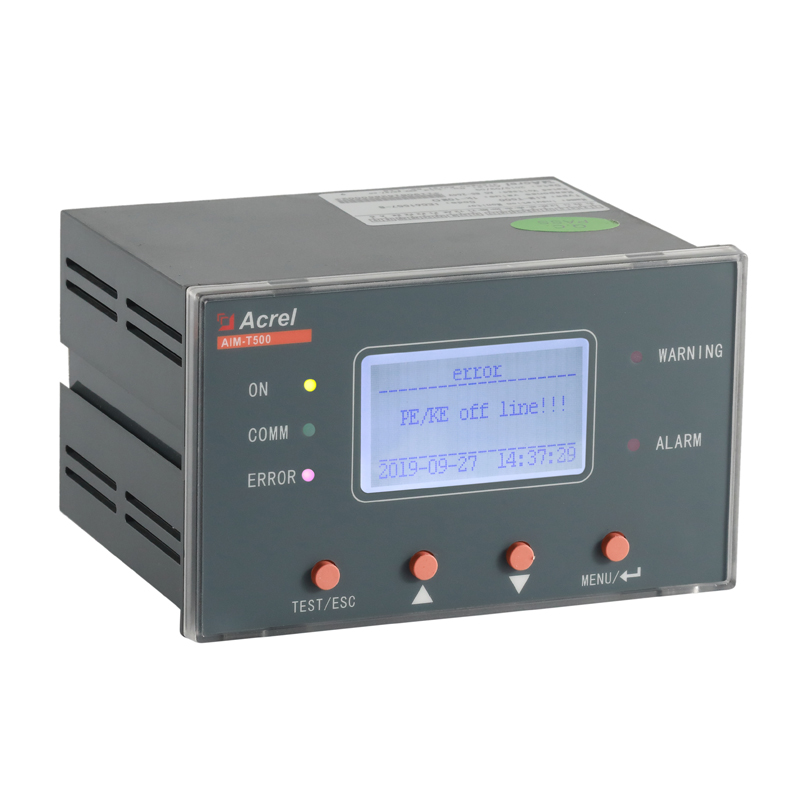

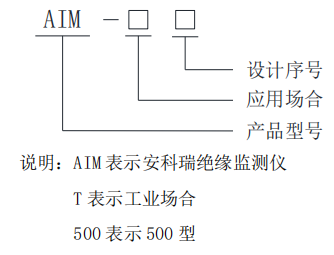

AIM-T500 绝缘监测仪是安科瑞电气集多年电力仪表行业的设计经验，研究开发出来用于监测 IT 配电系 统（不接地系统）对地绝缘状况的仪表。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便， 集智能化、数字化、网络化于一身。具有测量范围广、反应速度快、允许系统泄漏电容大等特点。同时其拥 有丰富的功能，绝缘故障预警、故障报警、事件记录、互联、参数自由设置。可用于矿井、玻璃厂、电炉和 试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等工业场所的 IT 配电系统中，实时 监测 IT 配电系统对地的绝缘状况，当发生绝缘故障时，及时报警，提醒工作人员排查故障。 产品符合企业标准 Q/VDCL-26-2017《IT 系统绝缘监测仪》的规定要求。
■ 应用范围广，适用于交流、直流以及交直流混合 IT 系统的绝缘监测；
■ 测量范围广，允许系统泄漏电容大；
■ 监测功能，监测 IT 系统对地绝缘电阻，对地泄露电容；
■ 告警功能，具有两段式告警，故障预警、故障报警；
■ 告警指示，LCD 和 LED 具有报警指示功能，告警时显示相应的告警信息；
■ 告警输出，具有继电器输出，分别对应不同告警类型；
■ 通讯功能，具备 RS485 接口，可与上位机管理终端通讯，实时监控 IT 系统的运行状况；
■ 故障记录功能，具有 SOE 故障记录功能，能够记录故障发生的时间和故障类型，方便操作人员分析系统 运行状况，及时消除故障；
■ 自检功能。可一键实现仪表硬件电路的故障自检；
■ 断线监测功能。实时监测 PE/KE 功能接地线连线状况；
■ 手动/自动复位功能，可以自行选择
■ IEC 61557-8 《交流 1000V 和直流 1500V 以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第 8 部分：IT 系统用绝缘监测装置》
■ IEC 61326-2-4《测量、控制和实验室用的电设备 电磁兼容性要求 第 24 部分：特殊要求 符合 IEC 61557-8 的绝缘监控装置和符合 IEC 61557-9 的绝缘故障定位设备的试验配置、工作条件和性能判据》

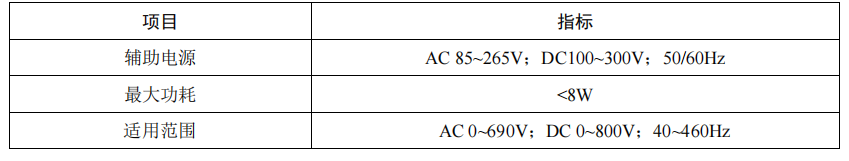

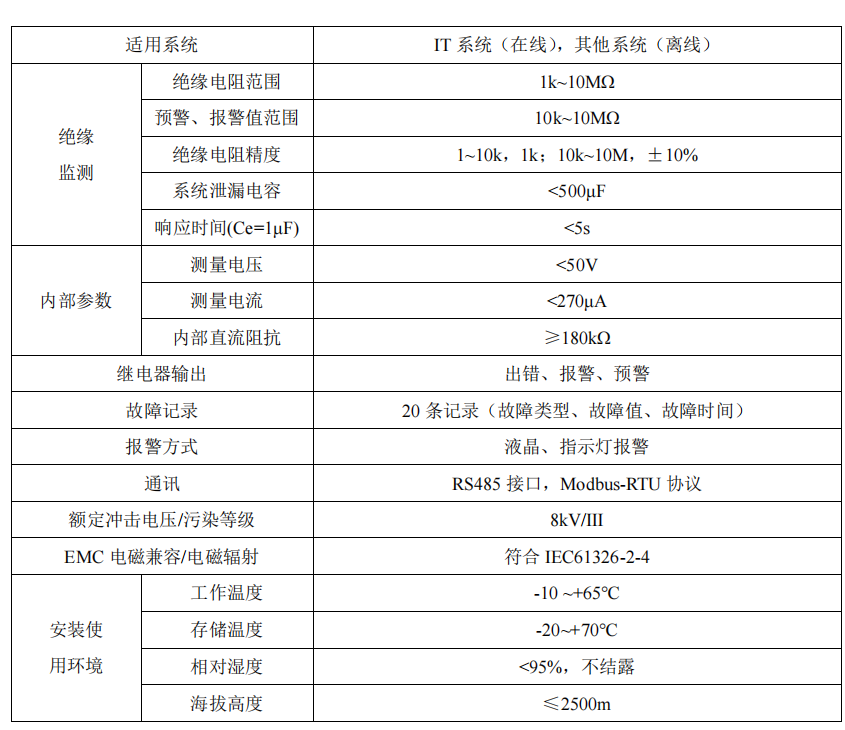

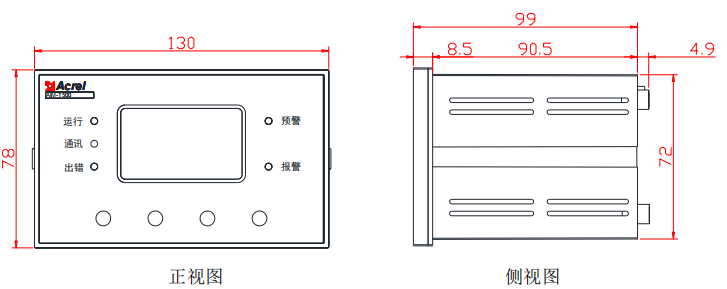

6.1 外形和尺寸 AIM-T500 外形与安装尺寸（单位：mm）
AIM-T500 绝缘监视仪的正视图、侧视图如上图所示。

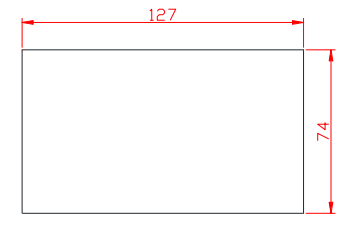

AIM-T500 绝缘监测仪采用嵌入式面板安装，开孔尺寸如下图。
6.3 接线方法

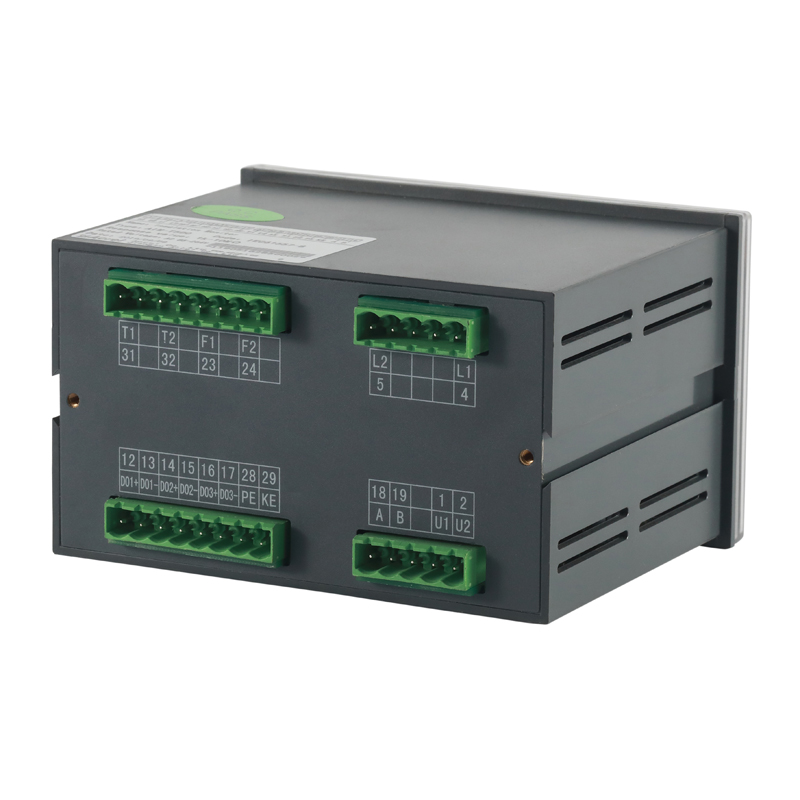

AIM-T500 接线方法如下所述。 上排端子：T1、T2（31、32）为自检端子，能判断仪表的电阻测量是否准确，该功能必须在不接入直流 系统的情况下使用，短接 T1、T2，会显示仪表测量结果。F1、F2（23、24）为互联端子，当两套不接地系 统互联时，接入 F1、F2 的仪表将停止工作，由另外一个仪表单独进行监测。AK（9）为扩展端子，用于 AC690 / DC800V 以上电压的 IT 系统的绝缘监测，详见 ACPD 系列说明书。L1、L2（4、5）接入被监测 IT 系统。 （无中性线的三相或单相 IT 系统时接入任意 2 相；有中性线的三相 IT 系统时 L1 和 L2 都接在中性线上；单 相直流系统时，L1 接在正级，L2 接在负极）
下排端子：PE、KE（28、29）为仪表功能接地端子，需分别连接至现场等电位接地端子排；U1、U2（1、 2）为仪表辅助电源接口；A、B（18、19）分别为 RS485 通讯的 A、B 接口，用于与上位机通讯；DO1+和 DO1-（12、13），DO2+和 DO2-（14、15），DO3+和 DO3-（16、17）为 3 组继电器输出，分别对应错误报警、 故障报警、故障预警三种故障输出。
6.4 注意事项
6.4.1 绝缘监测仪采用嵌入式安装，可安装于配电柜中。
6.4.2 安装接线时应按接线图进行接线，接线最好用针式套接头压接后，再插入仪表相应端子并将螺钉拧紧， 避免因接触不良而导致仪表工作不正常。
6.4.3 该绝缘监测仪提供异步半双工 RS485 通讯接口，采用 Modbus-RTU 协议，各种数据信息均可在通讯线 路上传送。理论上在一条线路上可以同时连接多达 128 个仪表，每个仪表均可通过菜单设定其通讯地址以及 波特率。与上位机系统通讯连接时建议使用屏蔽双绞线，每芯截面均不应小于 0.5mm2，分别接 A、B，布线 时应使通讯线远离强电电缆或其他强电场环境。建议最末端绝缘监测仪的 A、B 端子之间并联添加匹配电阻， 推荐阻值为 120Ω。 6.4.4 继电器输出不携带电源，报警器（或警示灯）需额外配置独立供电。

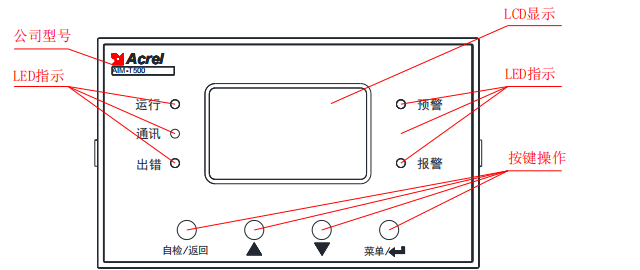

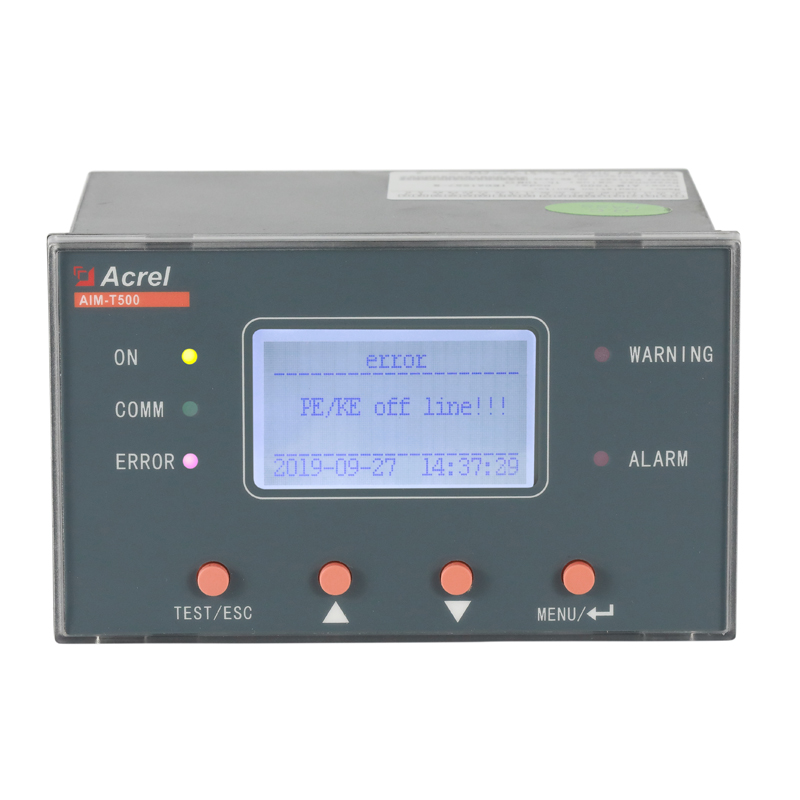

7.1 面板说明 AIM-T500 面板各个部分如下图所示。
7.2 LED 指示说明
5 个 LED 指示灯用于指示绝缘监测仪状态：
“运行”：装置正常运行时，指示灯闪烁，闪烁频率约为每秒一次。
“通讯”：当装置有通讯数据收发时，指示灯闪烁。
“出错”：当装置 PE、KE 断线时，指示灯闪烁。
“预警”：当监测的绝缘电阻值小于预警值时，预警指示灯闪烁。
“报警”：当监测的绝缘电阻值小于报警值时，预警和报警指示灯闪烁。
