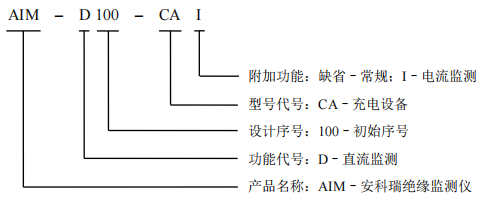

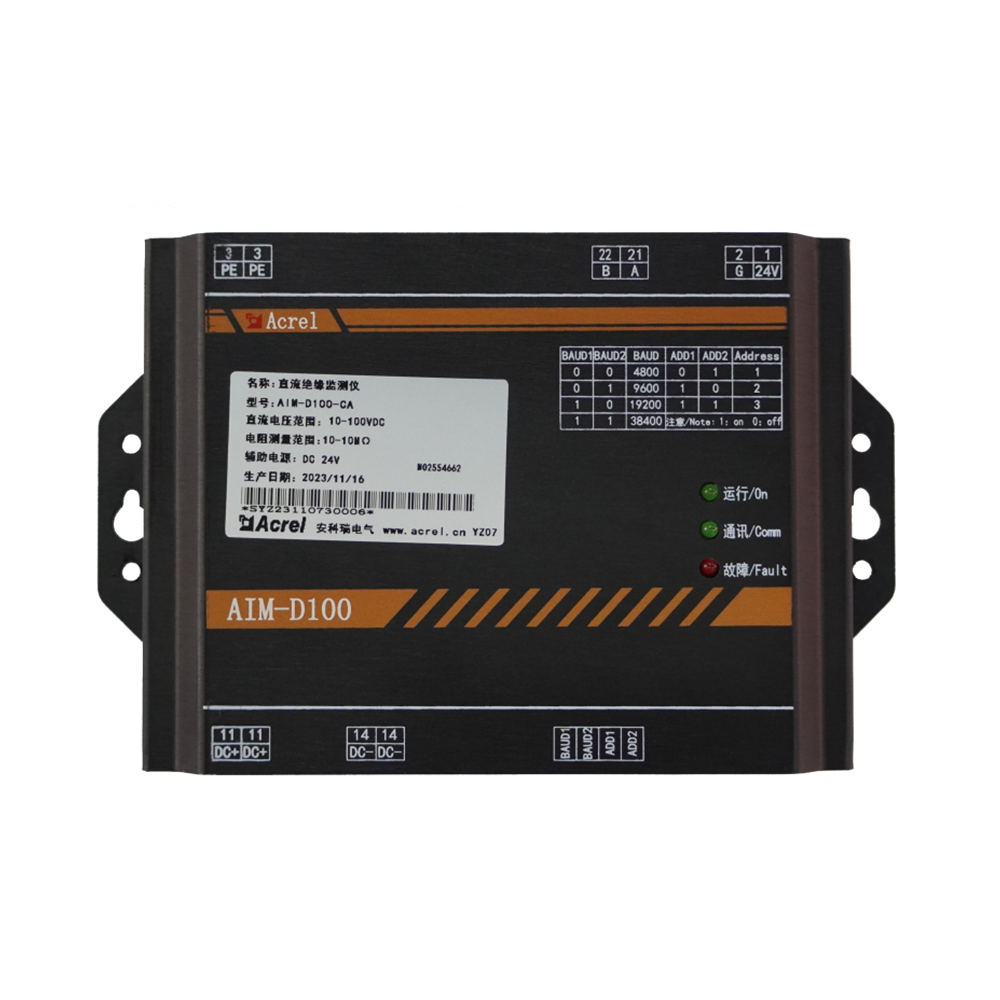

安科瑞电动汽车充电装置直流绝缘监测装置AIM-D100-CA
所属类别：电气安全
随着工业的发展，很多用电设备和工厂设备采用直流 系统供电，直流系统的正极和负极不接地。对于不接地（IT） 配电系统，应该进行绝缘电阻的监控以保证供电系统的安 全运行。 AIM-D100-CA 系列直流绝缘监测仪可以应用在 0~1000V 的直流系统中，用于在线监测直流不接地系统正 负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警 或报警信号。 产品主要针对 DC 0~1000V 范围的电动汽车充电装置的绝缘监测而设计，也可以应用在储能直流、变电 站的直流屏、UPS 供电系统、光伏直流系统及其它直流电网等直流系统。

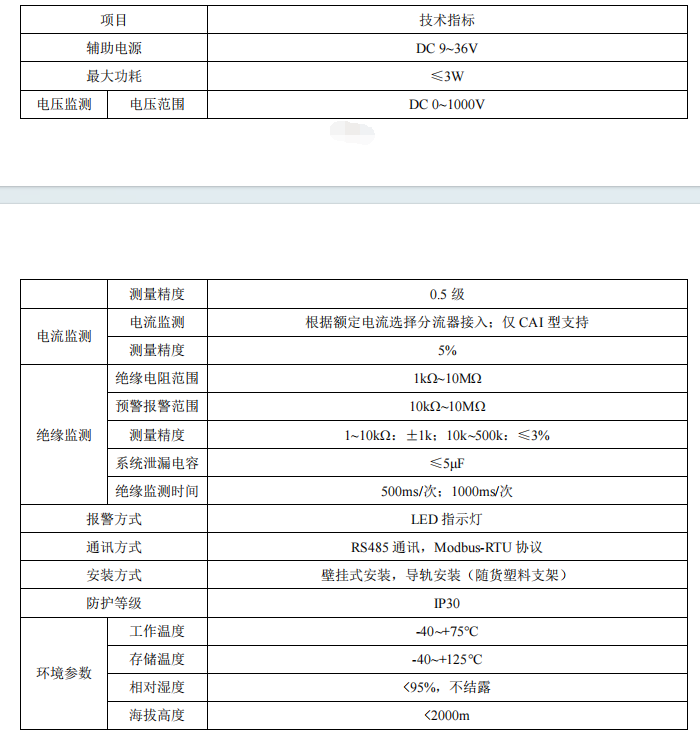

■ 电阻监测功能。产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警和报警值时， 能发出预警和报警信号。
■ 电压监测功能。产品可以监测直流系统正负极之间的电压，正负极对地电压，测量范围为 0~1000V。 ■ 电流监测功能。产品可以监测直流系统电流，仅 AIM-D100-CAI 型有此功能。
■ LED 指示功能。产品面板具有运行、通讯和故障 LED 指示灯，可以显示产品状态。
■ 通讯组网功能。产品具有 1 路 RS485 接口，采用 Modbus-RTU 协议，可以进行数据交互。
■ 金属外壳。产品采用金属外壳，壁挂式安装，也可以使用配件导轨安装。
■ 插拔端子。产品采用插拔端子接线，方便接线和安装。
外形和尺寸

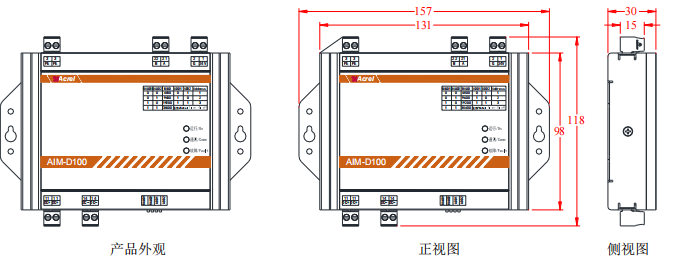

AIM-D100-CA 型直流绝缘监测仪采用金属外壳，其外形尺寸如下图所示。（单位：mm）

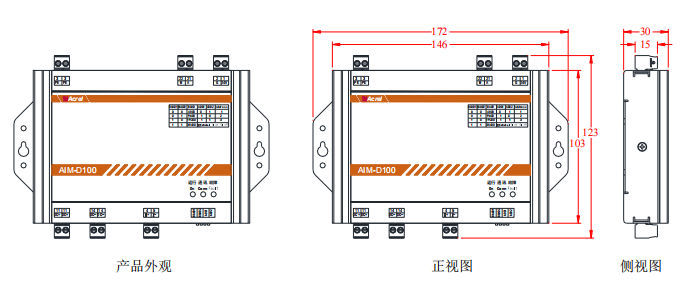

AIM-D100-CAI 型直流绝缘监测仪采用金属外壳，其外形尺寸如下图所示。（单位：mm）
安装方法

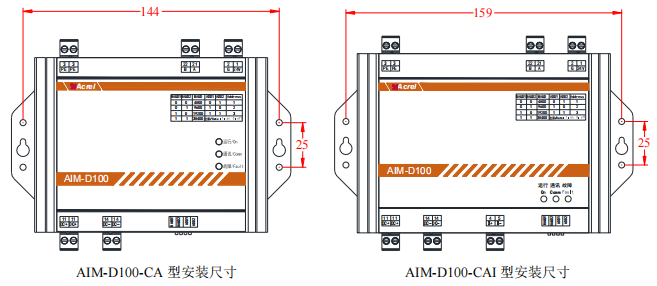

AIM-D100-CA 和 CAI 型直流绝缘监测仪可以采用两种安装方式。安装尺寸如下图所示。（单位：mm）
安装方式一：

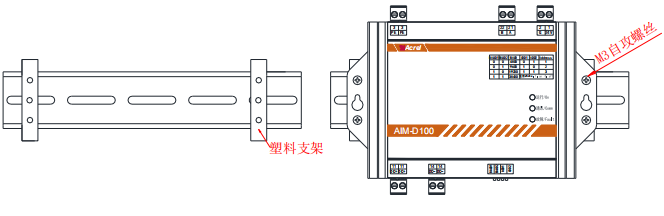

壁挂式安装。产品安装时，采用随货附带的 2 个 M3 自攻螺丝（或其他螺丝）穿过仪表两 侧的安装孔，将其固定在柜内支架或者镀锌金属板上。 安装方式二：导轨式安装。产品安装时，先将随货附带的塑料支架卡在导轨上，将仪表两边的安装孔位 与塑料支架安装孔对齐，用附带的 4 个 M3 自攻螺丝对齐安装孔位拧紧固定。导轨安装如下图所示。

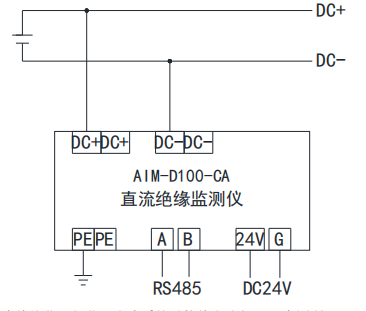

AIM-D100-CA 型直流绝缘监测仪监测直流系统时接线方式如下示意图所示：

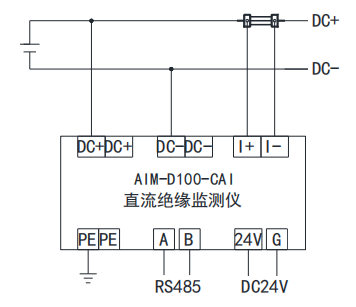

AIM-D100-CAI 型直流绝缘监测仪监测直流系统时接线方式如下示意图所示：
注意事项
1）绝缘监测仪设计安装时应注意一个系统只能安装一台绝缘监测仪，同一个系统不同位置安装多个绝 缘监测仪，应采用控制策略进行绝缘电阻监测。
2）绝缘监测仪可以安装在配电箱内，安装位置无滴水、腐蚀性化学气体和沉淀物质。
3）绝缘监测仪接线时应严格按照接线图进行接线，最好使用针式套接头压接后，再插入仪表端子并将 螺钉拧紧，避免因接触不良而导致仪表工作不正常。
4）绝缘监测仪应与被监测直流系统可靠连接，保证绝缘监测有效性。
5）严禁非专业人士擅自打开产品外壳，以免影响产品功能。

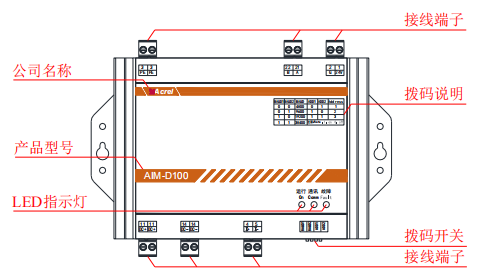

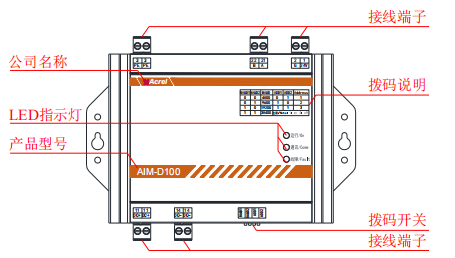

AIM-D100-CA 面板说明如下图所示：
AIM-D100-CAI 面板说明如下图所示：

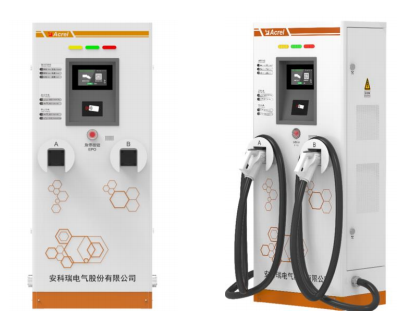

电动汽车充电装置一般由柜体、多个交流转换直流充电模块、智能切换单元、测量仪表、控制器、接触 器、充电枪等组成。

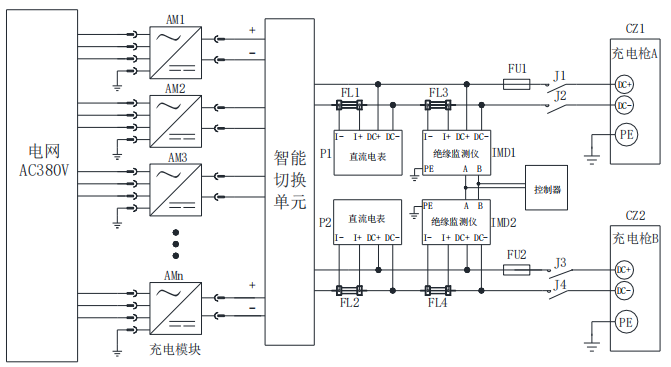

下图为 AIM-D100-CAI 型直流绝缘监测仪在电动汽车直流充电装置中的应用示例。
该示例为一个双枪 120kW 直流充电桩。智能切换单元控制充电模块，直流电表测量电流，绝缘监测仪 测量绝缘电压，绝缘电阻，绝缘监测由控制器进行控制。当充电桩使用时，单独使用充电枪 A 或 B 时，控 制器发出命令控制对应 IMD1 或者 IMD2 绝缘监测仪进行绝缘监测；充电枪 A 和 B 同时使用时，控制器发出 命令控制 IMD1 绝缘监测仪进行绝缘监测。如果是单枪直流充电装置，只需要装设一个绝缘监测仪，通过控 制器进行控制。一般一个独立直流系统只需要设置一台绝缘监测仪，以免造成干扰。通过控制器与绝缘监测 仪的协调工作，保障直流充电系统的安全性，稳定性和可靠性。
