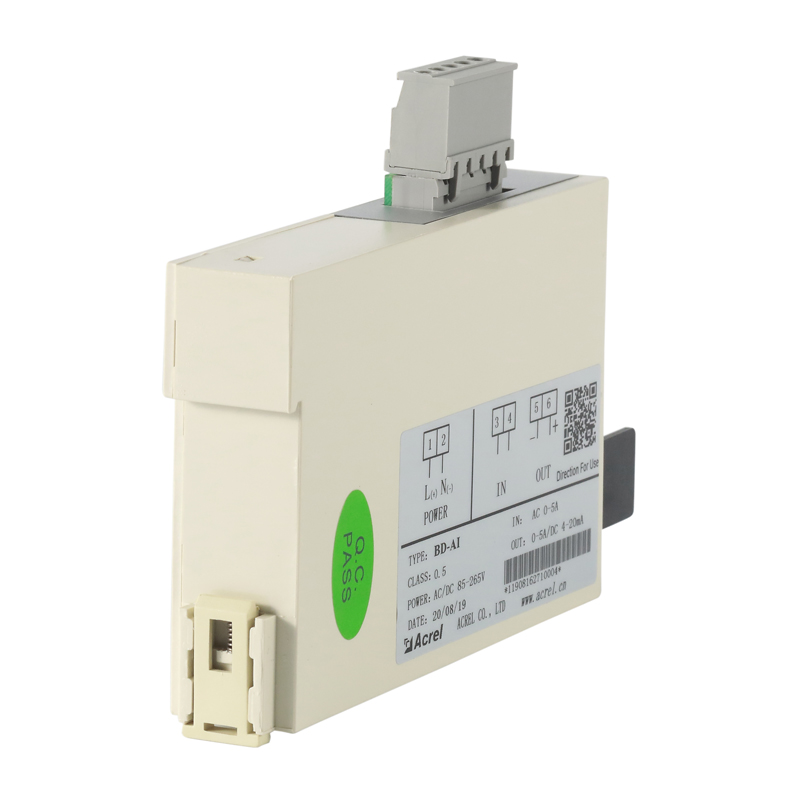

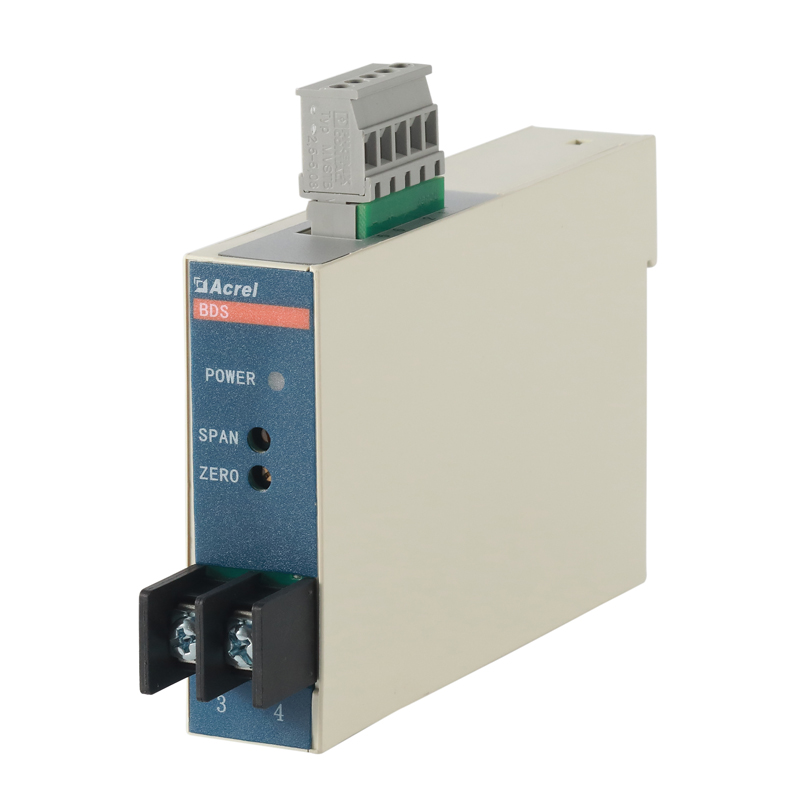

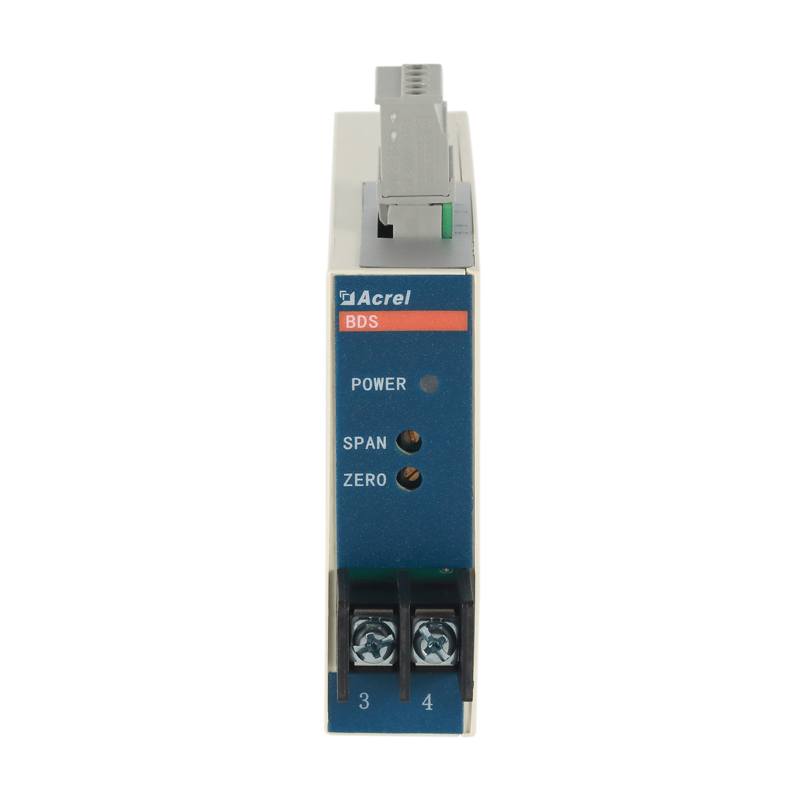

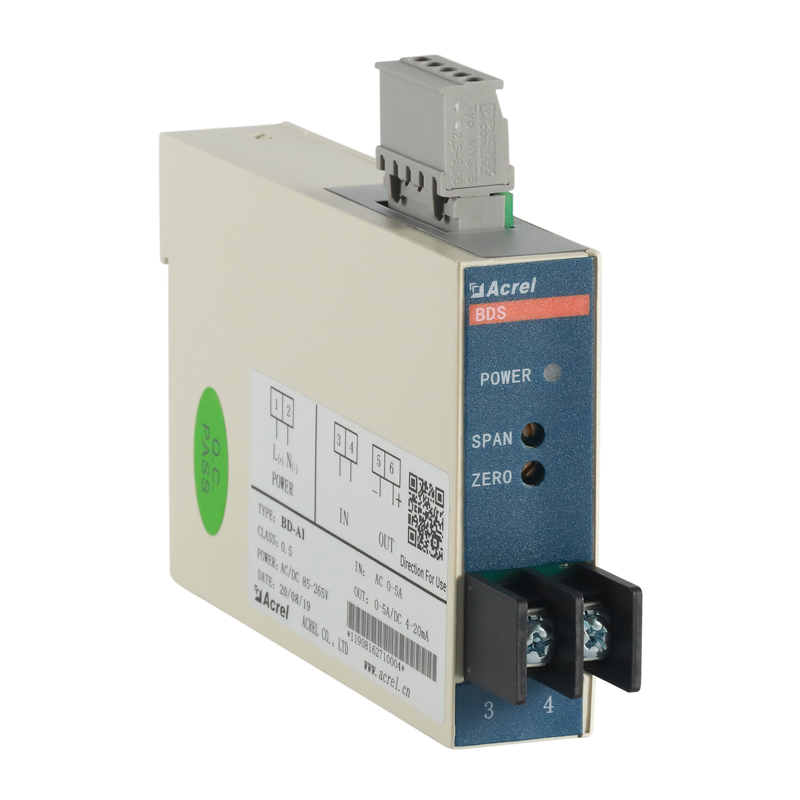

安科瑞电力变送器BD-AI
所属类别：电量传感器
BD 系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性 的直流模拟信号或数字信号装置。产品符合 GB/T13850-1998、IEC-688 标准。

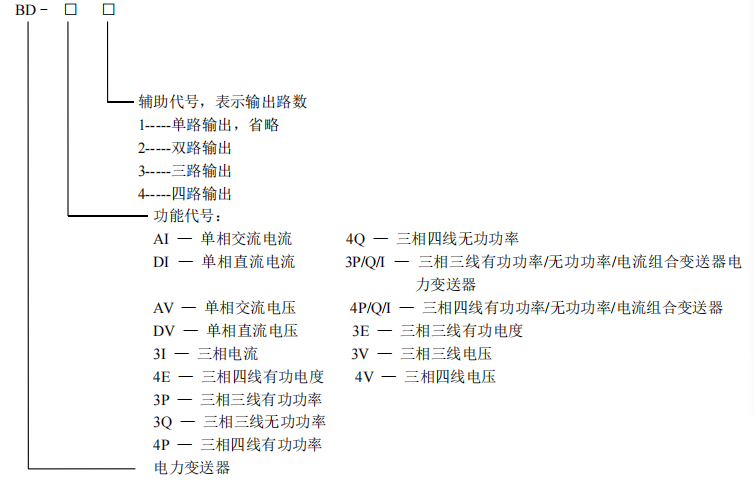

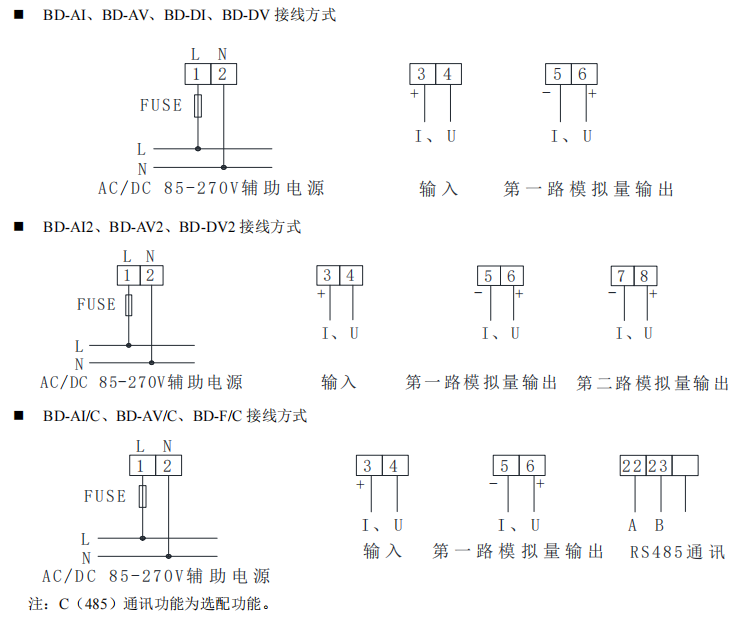

依照说明正确接线后，接通工作电源即进入测量状态。
1 查看状态（查看电流、电压、功率和电度和频率） 在测量状态下，单击相应功能键可以依次切换查看：电压 V、电流 I、有功功率、无功功率、功率因数、 有功电度 Ep 和无功电度 Eq 及频率。 电压显示一次侧值，单位为 V，当一次测电压达到预定界限时，显示单位转换为 kV。 电流显示一次侧值，单位为 A，当一次测电流达到预定界限时，显示单位转换为 kA。 功率显示一次侧值，有功功率单位为 W，无功功率单位为 Var，当功率值达到预定界限时,显示单位转换 为 kW 或者 MW 和 kVar 或者 MVar,当接线方式为三相四线时，如果出现某相有功功率或功率因数为负值，则 有可能该相电流进线与出线接反。 显示电度为一次或二次侧值，电度显示的单位固定为 kWh，当显示电度时，显示两位小数，即精确到 0.01 kWh。
系统设置模式
1 进入/退出系统设置模式 在正常情况下，仪表处于正常工作状态，按下 SET 键，再按回车键会进入系统设置模式，进入系统设置 模式前，首先需要输入正确的密码 PASS（出厂时一般设置为 0001）。 输入密码的方法为：第 10页 共 25 页 (1) 按 SET 键，再按回车键进入输入密码状态； (2) 按左右方向键减小或增大数值大小至正确的密码(可以同时按左或右方向键+回车键即可实现对百或 十位数字的减小或增大)； (3) 按回车键确认数据进入系统设置模式。 如果密码输入正确,即进入系统设置模式。 仪表出厂时默认的密码设置为 0001。 在系统设置模式下,任何时候连续单击 SET 键都能退出系统设置模式并询问是否保存设置(按回车键保存， 按 SET 键不保存，按其他键继续设置)后返回到测量状态。 系统设置模式下的各项目都被存储在存储器中，一旦设置成功，再次设置前，一直有效。

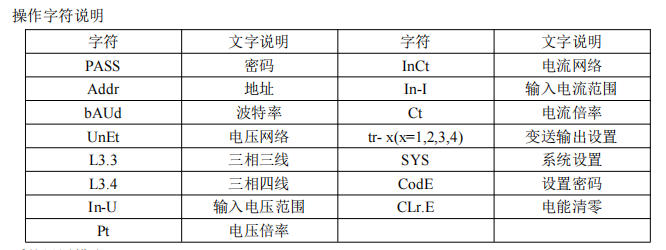

2 系统设置模式下的操作 系统设置模式下，SET 键用来返回上级菜单，左右键用来切换设置的项目或者改变需要设置的内容，回 车键用来确认需要设置的项目。系统设置模式下主要有以下设置项目：通讯地址及波特率设置(Addr，bAUd)， 输入信号状况设置，变送输出设置(tr-1～tr-4)，密码(CodE)及清零(CLr.E)设置(SYS 下)。

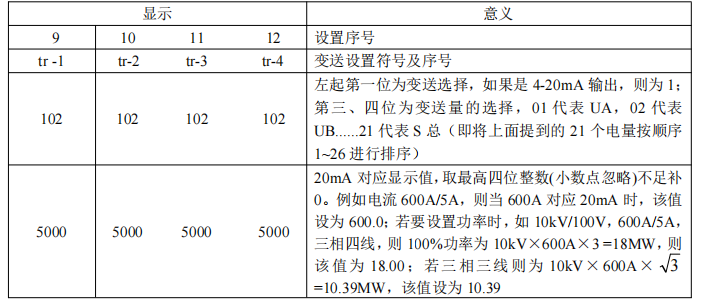

3 变送输出设置 模拟变送输出可将电网中常见的 21 个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、PA、PB、 PC、P 总、QA、QB、QC、Q 总、SA、SB、SC、S 总)中的其中最多四个量隔离变送输出为 4～20mA 的直流 信号
