西影多媒体演示中心A座项目消防应急照明和疏散指示系统的研究与应用
1 前言
建筑消防应急疏散照明技术的发展和应用已经引起了世界上许多国家的关注，并取得了显著的成果。
然而，与市场需求和社会经济发展需求相比，建筑消防应急疏散照明技术的发展并不能完全满足实际和未来的需要，仍有许多问题需要研究和解决。
消防应急照明和疏散指示系统与使用火灾报警控制器相结合，在火灾时刻，可以准确地提供安全疏散路径指示，智能打开消防应急灯指示方向和应急灯，帮助施工人员选择逃生路线，引导安全逃生方向，确保人民的人身安全，减少财产损失。
本文简要介绍了安科瑞智能应急照明和疏散指示系统在天然气分输站项目中的应用及其实际意义。
2 系统架构及设计

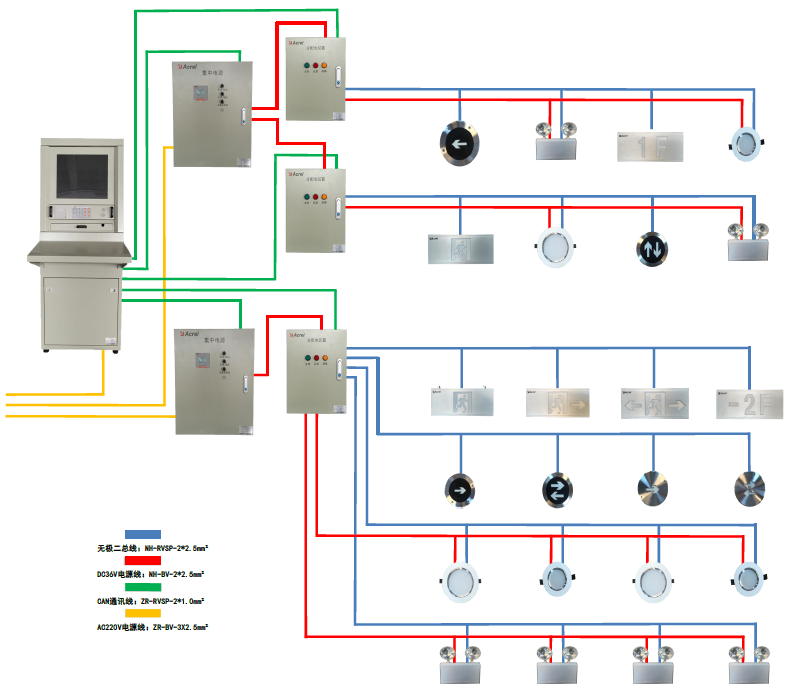

系统架构图：
现场共有1台控制器、7台集中电源、7台配电装置、148台壁挂式玻璃面板安全出口指示灯、29台吊装式玻璃面板双面单向指示灯、32台壁挂式玻璃面板左向指示灯、26台壁挂式玻璃面板右向指示灯、44台壁挂式玻璃面板地板指示灯、284台吸顶式应急照明灯、59台壁挂式应急照明灯进行监控，火灾自动报警系统无缝连接。
同时，也可以通过自动和手动进入紧急状态。
3 参照标准
鉴于公共建筑区域发生灾害容易造成人员生命财产损失。为了减少灾害发生时造成的损失，近年来，国家相继制订或修改了一批相关标准规范。相关的标准规范已经对应急疏散指示系统提出了具体的要求，本项目中选用的安科瑞品牌应急疏散指示系统以及灯具，设计参照的标准主要有：
中华人民共和国国家标准GB50016-2014 《建筑设计防火规范》
中华人民共和国国家标准GB50116-2013 《火灾自动报警系统设计规范》
中华人民共和国国家标准GB17945-2010 《消防应急照明和疏散指示系统》
中华人民共和国国家标准GB51309-2018 《消防应急照明和疏散指示系统技术标准》
4系统功能
系统自检
自动检查控制器中所有状态指示灯、显示屏、喇叭和打印机是否正常。
自检功能分为常规自检、月度检查和年度检查，定期检查电路故障，消除安全隐患。
传统的自检方法是发出所有指示灯、显示器和声音设备的声音；每月24小时后，每30天紧急工作30~180秒；年度检查不得少于30分钟。
记录查询
当系统发生紧急启动、故障和其他事件时，控制器可以自动记录事件的类型、时间、区域和详细信息，并在日志记录中定制查询日期和范围，控制器可以存储10000多个事件。
导光流
控制器可通过软件界面设置灯具顺序闪亮的频率，2～32Hz可设。
权限控制
为确保系统的安全运行，控制器软件操作权限分为普通用户级和管理用户级，不同级别具有不同的操作权限。
① 普通用户级：实时状态监视、事件记录查询、终端远程复位、设备自检；
② 管理用户级：实时状态监视、事件记录查询、终端远程复位、设备自检，控制器系统参数查询、控制器各模块单独检测、普通用户添加与删除。
系统监控
控制器可对系统内部的所有组件工作状态进行24小时监控，实时检测其工作状态是否正常，包括集中电源、分配电装置、灯具，火灾报警时，能迅速发出指令，控制灯具的显示状态。
消防联动
本系统与火灾自动报警系统无缝对接，当发生火灾时，第一时间得到火灾信息，系统自动生成逃生路线。同时也可以通过自动和手动两种方式进入应急状态。
故障报警
本系统采用消防二总线将具有通信功能的设备和灯具相互连接起来，当监控系统中的设备及灯具发生短路、断路等故障时，控制器能发出故障报警信号，指示故障报警地点并保存故障报警信息，最大限度地保障了电气安全的可靠性。
4 主要组成部件
A-C-A100型应急照明控制器
技术参数
外形尺寸 1300*550*560（H*W*D）mm
环境温度 -10℃~+55℃
相对湿度 ≤95%RH
海拔高度 ＜2500m
防护等级 IP30
主机容量 CAN总线回路容量可配置40个分配电装置和集中电源进行容量扩展
备电容量 阀控密封式铅酸蓄电池，容量12V/12Ah，2节
总线通讯方式 CAN总线
通讯线 ZR-RVSP-2×1.5mm²
通讯距离 1km
电源线 NH-BV-3×2.5mm²
显示功能 17寸液晶显示屏，工业级平板电脑
报警方式 声光报警
事件记录 存储≥10000条
打印功能 微型热敏打印机
继电器输出 1组无源常开触点，触点容量：AC220V/3A或DC30V/3A
输入电源 AC220V±15% 50Hz
联动输入信号 DC24V、RS232、RS485、TCP/IP

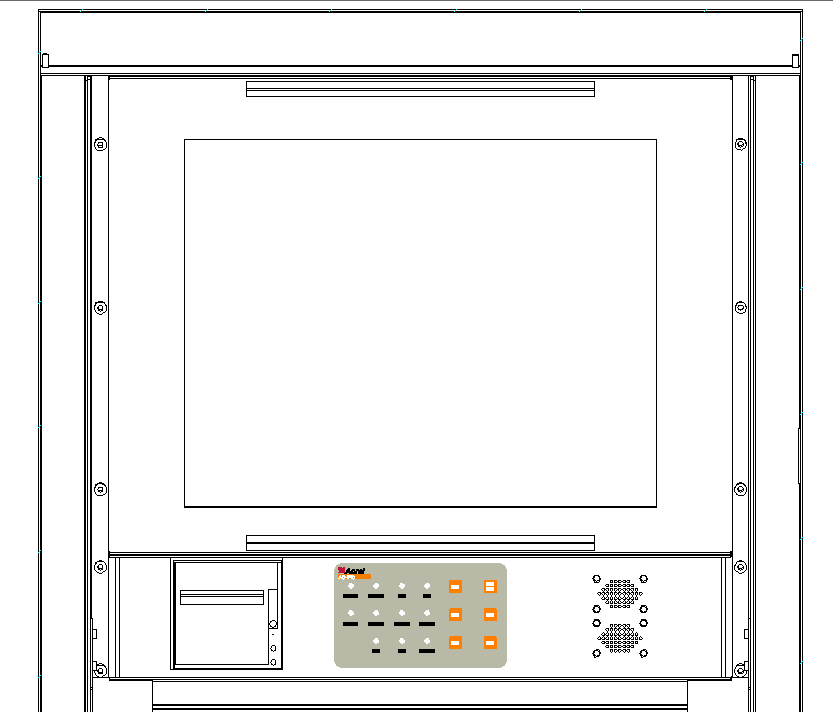

面板功能
系统工作指示灯（绿色）：当系统处于正常监控状态时，指示灯常亮；
主电工作指示灯（绿色）：当主电源正常给系统供电时，指示灯常亮；
月检指示灯（绿色）： 当系统处于每月例行自动检查时，月检指示灯点亮；
年检指示灯（绿色）： 当系统处于每年例行自动检查时，年检指示灯点亮；
自检按键：可让系统自动检查控制器的工作状态是否正常；
应急按键：紧急情况下，可通过此按键启动该系统的应急逃生功能；
自动按键：将系统从手动控制状态切换至自动监控状态，如果有火警输入，系统以自动方式进入应急状态；
手动按键：将系统从自动监控状态切换至手动控制状态，按下面板的“应急”按键，可进入应急状态；
消音按键：当发生报警或故障状态时，可通过此键消除报警声音信号；
复位按键：将系统恢复至正常工作状态；
微型打印机：用于打印启动、故障等事件信息的记录。
系统工作指示灯（绿色）：当系统处于正常监控状态时，指示灯常亮；
应急启动指示灯（红色）：当接受到火灾报警信号或手动开启火警时，系统自动应急启动，指示灯常亮；
消音指示灯（红色）： 当发生报警或故障状态时，按下消音键后，消除报警声音，指示灯点亮；
故障指示灯（黄色）： 当系统的任一装置发生连接故障、通讯故障或光源故障时，指示灯点亮；
系统故障指示灯(黄色)： 当控制器与分配电装置、集中电源之间发生通讯故障时或分配电自身发生故障时，指示灯点亮；
手动状态指示灯（绿色）：当系统处于手动报警状态时，指示灯点亮；
自动状态指示灯（绿色）：当系统和火灾报警系统联动后，自动启动报警状态时，指示灯点亮；
备电工作指示灯（绿色）：当主电供电不足，切换到备用电源供电时，指示灯点亮；
5 A-D-0.5KVA-A200型应急照明集中电源
产品特性
测试功能
通过测试按钮可直接模拟主电故障时，系统的运行情况及故障信息的显示情况。
巡检功能
具有电池巡检功能，实时监测备用电池的状态，并通过液晶显示主电电压、备电电压、输出电压、输出电流。可定时对集中电源自身应急进行测试，防止应急时出现故障。
故障报警功能
当检测到充电器与电池连接线开路、应急输出回路开路、应急状态下电池电压低于过放电压保护值等故障时，能发出故障声、光信号，并显示故障类型。故障声音信号可按消音键手动消除，当有新的故障信号时，故障声音信号应再次启动，直至故障排除。
应急功能
具有手动、自动两种方式进入应急状态，并设有强制应急按钮。
电源转换
内部自动将AC220V电源转换为DC36V，并为区域内的系统部件提供稳定可靠的DC36V电压。
备电功能
内置备用电源，主电源供电不足时，备电源自动切换，切换过程中系统保持平稳运行状态，有效保证系统可靠运行，且维持系统正常运行不小于90min。
故障指示灯（黄色）：当集中电源自身发生主电故障、备电故障、通讯故障时，指示灯点亮；
取消按键：短按用于返回上一级，长按用于设置当前设备波特率；

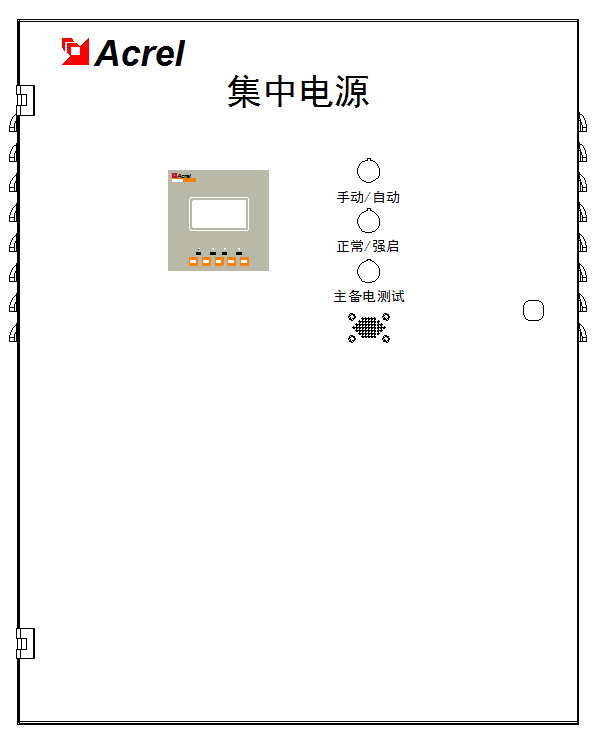

上翻、下翻按键：短按用于当前页面的上下翻页，也可用于更改地址和波特率的数值，长按用于绑定分配电装置界面；
手动/自动旋钮：向左旋转即设置为手动启动应急状态，不受系统应急启动命令控制，向右旋转即设置为自动应急状态，接受系统应急启动命令的控制；
正常/强启旋钮：向左旋转即为设置正常供电状态，向右旋转即为设置强制应急启动；
主备电测试旋钮：正常状态设置为主电源供电状态，按下即设置为备用电源供电状态。
故障指示灯（黄色）：当集中电源自身发生主电故障、备电故障、通讯故障时，指示灯点亮；
充电指示灯（红色）：当集中电源的备用电池处于充电状态时，指示灯点亮；
应急指示灯（红色）：当系统处于应急启动状态时，指示灯点亮；
主电指示灯（绿色）：当集中电源处于主电源供电状态时，指示灯点亮；
静音按键：用于消除声音信号；
确认按键：短按用于显示当前故障，长按用于设置当前设备地址；

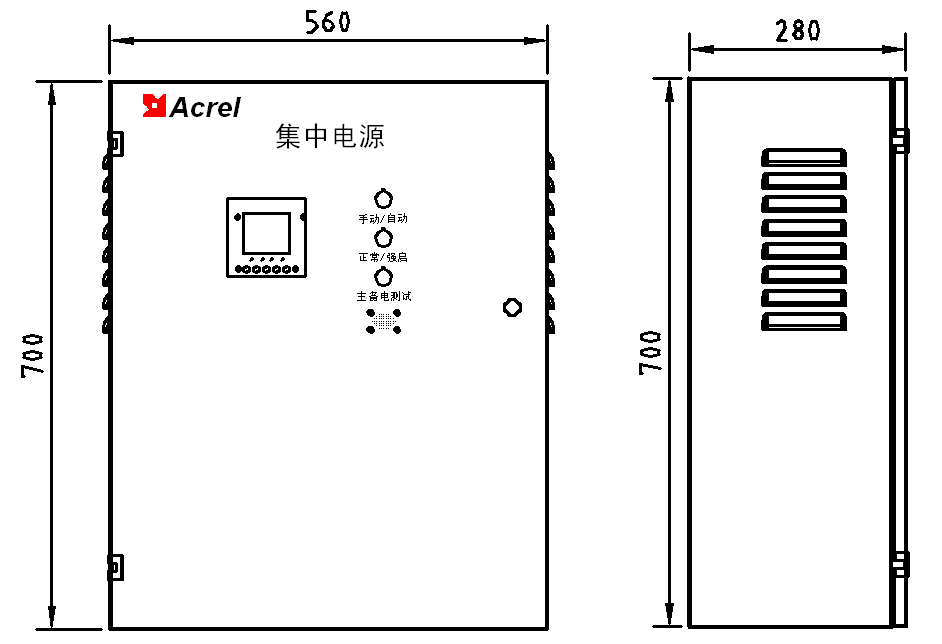

外形尺寸
集中电源的外形尺寸： 700(H) *560(W) *280(D)mm
备注：
设备的保护接地端子要妥善接地；
CAN总线通讯线缆建议采用规格为ZR-RVSP-2×1.5 mm²的线缆。
6 A-FP-A300型分配电装置
7 项目总结
消防应急照明和疏散指示系统配合火灾报警控制器的使用，在危急时刻，能够快速针对风向、就近出口、火灾的走势、人群密度做出分析，给出最安全的疏散路径指示，智能打开消防应急标志灯的指示方向以及应急照明灯，帮助建筑内的人群实时地选择最佳逃生路线，指引安全逃生方向，最大限度的保障群众的人身安全。该系统主要应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、星级酒店、高端商业楼盘等场所。
在项目运行过程中，我方安排专业调试工程师，提供现场技术支持。在前端应急疏散指示灯具的以及后续系统系统配合调试提供了相关技术文件，以及工程施工经验等技术支持。在项目完工后整理提供整套项目验收资料，为客户后期的具体维护，以及日常使用提供第一手可靠资料。
