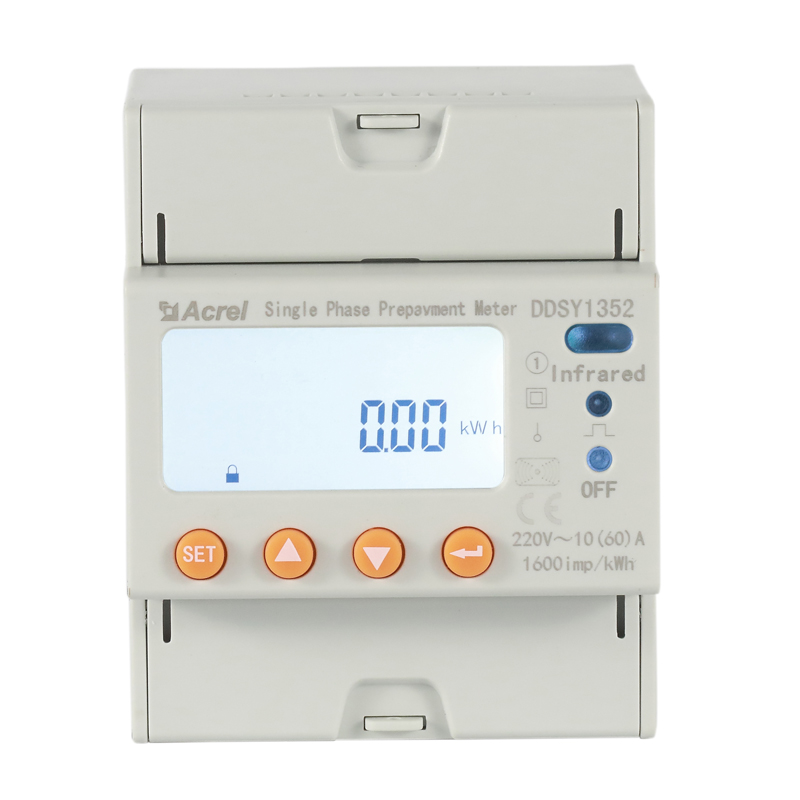

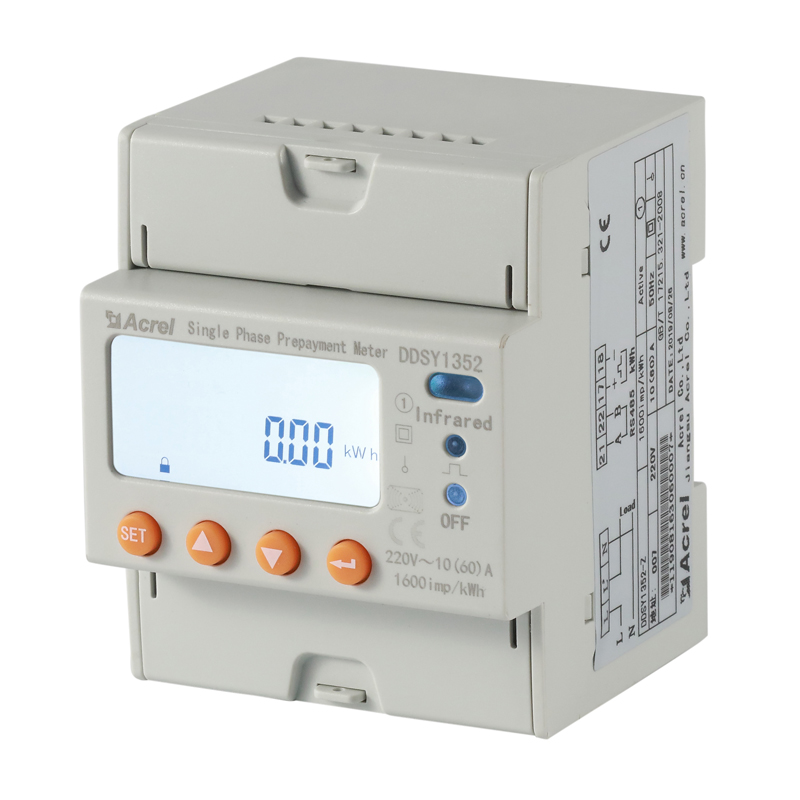

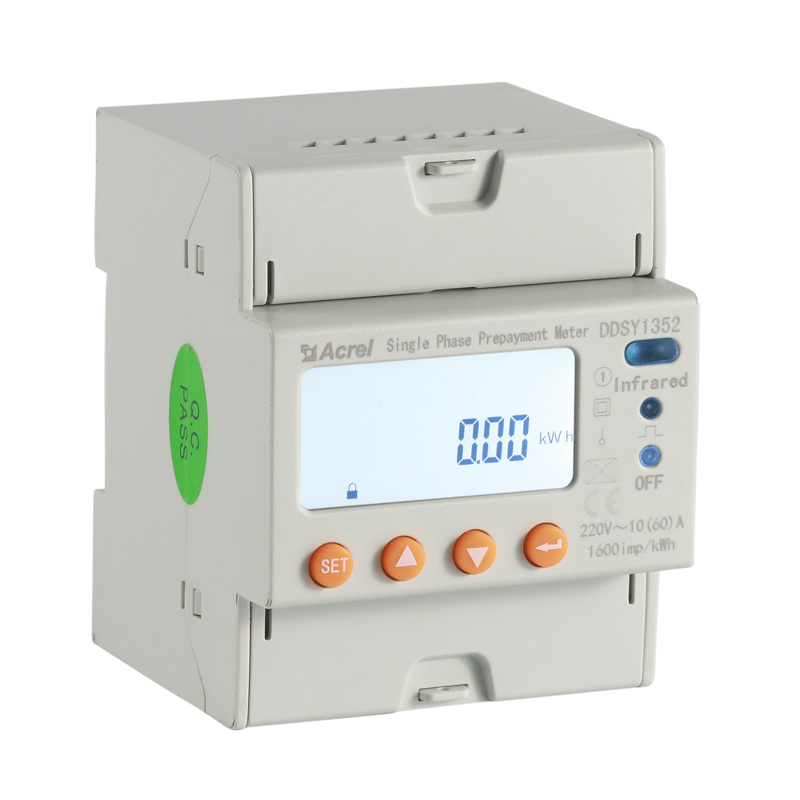

DDSY1352-C单相预付费电表
所属类别：电能计量
DDSY1352 单相预付费电能表、DTSY1352 三相预付费电能表分别用于计量额定频率50Hz 的单、三相交流有功电能，具有预付费控制、负载控制、时间控制及 RS485 通信等功能，性能指标符合 GB/T17215.321-2008 标准。是改革传统用电体制，提高用电管理水平的理想计表。产品符合企业标准 Q31/0114000129C039-2019《电子式预付费电能表企业标准》的要求。
1.1 控制功能
1.1.1 预付费控制
仪表支持预付费功能。可设置基础金额，供电表免费试用；可对剩余金额进行四级报警： 余额不足报警（一级）、预跳闸报警（二级）、欠费报警（三级）、达到赊欠上限（四级） 报警。每级报警都会导致电表背光常亮，预跳闸报警跳闸方式可设置为不跳闸、跳闸后自动合闸以及跳闸后不合闸等，跳闸后学生可通过按键自行合闸，达到赊欠上限后电表跳闸，此时只有缴费后才能继续送电使用。
1.1.2 时间管理控制
仪表支持时间管理控制。可将当天设置为工作日或节假日模式，每天最多可设置 8 个时间段，每个时间段可分别设置为合闸状态或分闸状态。
1.1.3 负载管理控制
仪表支持负载管理控制，具体工作功能如下：
负载总功率限制：限制支路最大用电功率，支路功率超过设定值时，支路跳闸。
恶性负载识别：限制支路接入未定义的恶性负载，当支路接入未经允许的恶性负载（主 要表现为较大的功率增量和较大的增量因数）时，支路跳闸。

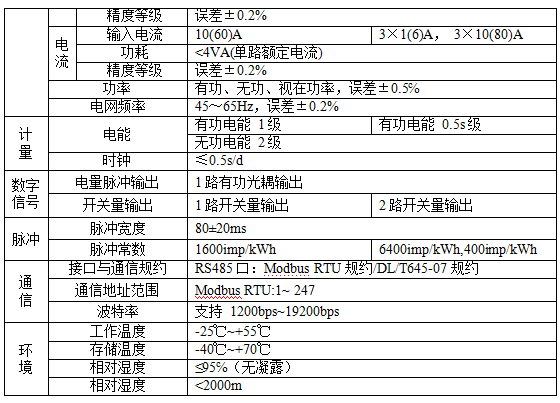

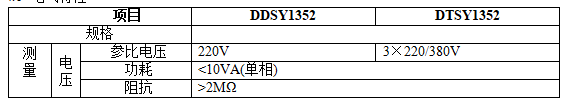

电气特性
注：直接接入的接线力矩应不大于 4.0N·m；经互感器接入的接线力矩应不大于 2.0N·m。
电压电流接线示意图

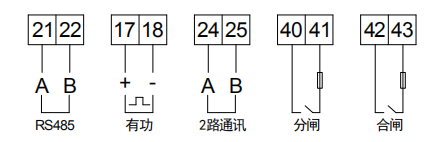

辅助功能接线示意图
注：1.17、18 为时钟与有功脉冲复用端子，默认为有功脉冲。
2. 仪表带内控功能时，(40-41)、(42-43)默认为不能使用。如需使用，需客户在订单中 注明。
3. 跳闸时需往 41 引入电压，40 接对应断路器控制端。
4.42、43 合闸端子可用于控制电操机构等特定装置合闸。
5.41、43 端子接的保险丝耐压值应大于当前电压系统的电压等级，额定电流为 3-5A。

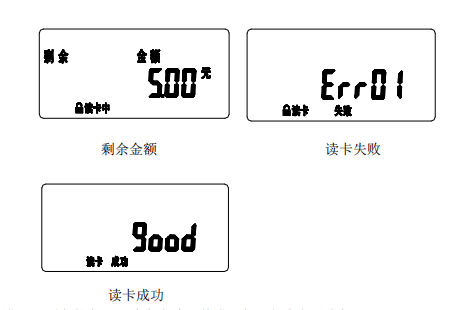

在剩余金额界面下，按
显示读卡中，在 10 秒内可进行多次刷卡操作。但刷卡成
功后不能重刷，若刷卡错误，可继续刷卡。刷卡显示项如下：
